เหตุใดน้ำหนักที่พิสูจน์ได้จึงมีความสำคัญมากกว่าความต้านทานแรงดึงเมื่อระบุสลักเกลียวเหล็กกล้าคาร์บอน

ผู้ซื้อส่วนใหญ่เน้นที่เกรดความต้านทานแรงดึงเมื่อสั่งซื้อ สลักเกลียวเหล็กกล้าคาร์บอน — 8.8, 10.9 หรือ 12.9 — แต่ข้อกำหนดเฉพาะที่กำหนดว่าข้อต่อแบบสลักเกลียวยังคงถูกยึดภายใต้สภาวะการบริการนั้นเป็นโหลดที่พิสูจน์ ไม่ใช่ความต้านทานแรงดึง โหลดทดสอบคือแรงตามแนวแกนสูงสุดที่โบลต์สามารถค้ำจุนได้โดยไม่ต้องใช้ชุดถาวรใดๆ เมื่อขันแน่นเกินน้ำหนักที่พิสูจน์แล้ว โบลต์จะยืดออกด้วยพลาสติกและแรงยึดจะลดลงอย่างไม่อาจคาดเดาได้ ซึ่งนำไปสู่การคลายตัวของข้อต่อ การสึกกร่อน และความล้มเหลวเมื่อยล้าในที่สุด แม้ว่าตัวโบลต์จะไม่แตกหักก็ตาม

โหลดพิสูจน์เทียบกับความต้านทานแรงดึงตามเกรด ISO 898-1

ในการใช้งานตัวยึดยานยนต์ ซึ่งเป็นพื้นที่ที่ Shanghai Soverchannel Industrial Co., Ltd. สั่งสมประสบการณ์ทางเทคนิคเชิงลึกมาหลายปี — กลยุทธ์การขันแน่นจะระบุเป็นเปอร์เซ็นต์ของน้ำหนักบรรทุกทดสอบ โดยทั่วไปคือ 70–80% วิธีการขันให้แน่นด้วยมุมทอร์กทำได้ไกลยิ่งขึ้นโดยการจงใจยืดโบลต์เข้าไปในบริเวณพลาสติกด้วยวิธีควบคุมและทำซ้ำได้ เพิ่มความสม่ำเสมอของแรงแคลมป์ทั่วทั้งสายการผลิตสูงสุดโดยไม่มีการแปรผันของโบลต์แต่ละตัวทำให้เกิดการกระจายของข้อต่อต่อข้อต่อ ค่าโหลดทดสอบที่พิมพ์บนใบรับรองการทดสอบวัสดุจึงเป็นจุดตรวจสอบภาคบังคับ ไม่ใช่ช่องข้อมูลเสริม สำหรับการจัดซื้อสลักเกลียวที่ทำจากเหล็กกล้าคาร์บอนที่มีโครงสร้าง

ความเสี่ยงที่จะเกิดการแตกตัวของไฮโดรเจนในสลักเกลียวเหล็กกล้าคาร์บอนเกรดสูง และวิธีการควบคุม

การเปราะของไฮโดรเจน (HE) เป็นรูปแบบความล้มเหลวเฉพาะสำหรับตัวยึดเหล็กกล้าคาร์บอนที่มีความแข็งแรงสูง โดยเฉพาะเกรด 10.9 และ 12.9 ซึ่งสามารถทำให้เกิดการแตกหักอย่างกะทันหันและเปราะที่ระดับความเค้นต่ำกว่าค่าความต้านทานแรงดึงของโบลต์ ซึ่งแตกต่างจากความเหนื่อยล้าหรือความล้มเหลวเกินพิกัด การเปราะของไฮโดรเจนไม่ก่อให้เกิดการเสียรูปที่มองเห็นได้ล่วงหน้า สลักเกลียวจะแตกหักโดยไม่มีการเตือน โดยปกติภายในไม่กี่ชั่วโมงหรือหลายวันหลังการขันแน่น ทำให้เป็นหนึ่งในโหมดความล้มเหลวที่เป็นอันตรายที่สุดในการประกอบชิ้นส่วนที่มีความสำคัญด้านความปลอดภัย

แหล่งกำเนิดไฮโดรเจนมักเป็นกระบวนการชุบด้วยไฟฟ้า การดองด้วยกรดก่อนการชุบด้วยไฟฟ้าด้วยสังกะสีจะปล่อยไฮโดรเจนอะตอมมิกออกมากระจายเข้าสู่โครงตาข่ายเหล็ก ภายใต้ความเครียดแรงดึง ไฮโดรเจนนี้จะย้ายไปยังจุดความเข้มข้นของความเครียด เช่น รากด้าย เนื้อใต้ศีรษะ และลดพลังงานที่จำเป็นในการแพร่กระจายรอยแตกร้าว ยิ่งความต้านทานแรงดึงสูง เหล็กก็จะยิ่งอ่อนแอมากขึ้น ซึ่งเป็นเหตุผลว่าทำไม HE จึงให้ความสำคัญกับเกรด 10.9 และ 12.9 มากกว่าปัญหาเกรด 8.8

การควบคุมกระบวนการที่ช่วยลดความเสี่ยงในการเกิดการแตกตัวของไฮโดรเจน

• การอบหลังการชุบ: ASTM F1941 และ ISO 4042 กำหนดให้อบที่อุณหภูมิ 190–220°C เป็นเวลา 8–24 ชั่วโมงภายใน 4 ชั่วโมงหลังการชุบด้วยไฟฟ้าสำหรับตัวยึดที่มีความต้านทานแรงดึงสูงกว่า 1,000 MPa วิธีนี้จะขับไฮโดรเจนที่แพร่กระจายออกจากโครงตาข่ายก่อนที่ความเค้นตกค้างในส่วนประกอบจะกระตุ้นให้เกิดการแตกร้าว
• ระบบการเคลือบทางเลือก: การชุบสังกะสีด้วยกลไก (การชุบพีน) หลีกเลี่ยงขั้นตอนการดองด้วยกรดโดยสิ้นเชิง โดยกำจัดแหล่งไฮโดรเจนหลัก ระบบการเคลือบ Dacromet และ Geomet ไม่ใช้ไฮโดรเจนในระหว่างกระบวนการผลิตในทำนองเดียวกัน ทำให้นิยมใช้กับสลักเกลียวเกรด 12.9 ในการใช้งานเครื่องยนต์และระบบขับเคลื่อน
• การทดสอบโหลดอย่างต่อเนื่อง: ASTM F606 วิธีที่ 4 สุ่มตัวอย่างสลักเกลียวชุบ 75% ของโหลดทดสอบเป็นเวลา 48 ชั่วโมง และตรวจสอบหาการแตกหัก การขอการทดสอบนี้เป็นเกณฑ์การยอมรับล็อตสำหรับเกรด 10.9 และ 12.9 ที่มีความสำคัญต่อความปลอดภัย จะให้หลักฐานความต้านทาน HE ตามวัตถุประสงค์จากล็อตการผลิตจริง
• ลดเวลาการดอง: ในกรณีที่จำเป็นต้องมีการชุบด้วยไฟฟ้า การจำกัดเวลาการสัมผัสกรดและการใช้กรดกัดกรดแบบยับยั้งจะช่วยลดการดูดซึมไฮโดรเจนที่แหล่งกำเนิด ซึ่งช่วยเสริมขั้นตอนการอบขั้นปลายน้ำ

Shanghai Soverchannel Industrial Co., Ltd. ใช้โปรโตคอลการอบที่ได้รับการบันทึกไว้และการตรวจสอบย้อนกลับของการรักษาพื้นผิวผ่านโรงงานผลิตของ Nantong Jinzhai Hardware Co., Ltd. โดยมีบันทึกกระบวนการสำหรับลูกค้าที่ต้องการหลักฐานการปฏิบัติตาม HE สำหรับการตรวจสอบห่วงโซ่อุปทานของยานยนต์และอุตสาหกรรม

การเลือกช่องขับสำหรับสกรูเหล็กกล้าคาร์บอน: การส่งผ่านแรงบิดและความต้านทานการแคมเอาท์

สกรูเหล็กกล้าคาร์บอน มีให้เลือกใช้งานโดยมีร่องของไดรฟ์ที่กว้างกว่าที่ผู้ซื้อส่วนใหญ่ระบุ แต่การเลือกไดรฟ์มีผลกระทบโดยตรงต่อประสิทธิภาพของสายการประกอบ ความสมบูรณ์ของข้อต่อ และอายุการใช้งานของเครื่องมือ การแคมเอาท์ ซึ่งเป็นปรากฏการณ์ที่ทิปไดรเวอร์หลุดออกจากช่องภายใต้แรงบิด ไม่เพียงแต่สร้างความรำคาญให้กับผู้ปฏิบัติงานเท่านั้น แต่ยังสร้างความเสียหายให้กับช่องดังกล่าว เพิ่มการสึกหรอของคนขับ และลดแรงบิดที่ติดตั้งไว้ต่ำกว่าเป้าหมายโดยปล่อยให้มีการเลื่อนหลุดก่อนที่จะถึงค่าที่ระบุ การจับคู่รูปทรงของไดรฟ์กับแรงบิดในการประกอบและประเภทของเครื่องมือช่วยขจัดปัญหาการแคมเอาท์ส่วนใหญ่ในขั้นตอนการออกแบบ

ส่วนเว้าของ Phillips ได้รับการออกแบบอย่างจงใจเพื่อให้มีแรงบิดที่คาดเดาได้ ซึ่งเป็นคุณลักษณะที่ตั้งใจไว้ในการผลิตในช่วงทศวรรษที่ 1930 ซึ่งจะช่วยป้องกันการขันสกรูแผ่นโลหะแน่นเกินไปโดยไม่ต้องใช้ตัวขับที่ควบคุมแรงบิด ในการประกอบอัตโนมัติสมัยใหม่ด้วยเครื่องมือที่ควบคุมด้วยเซอร์โว พฤติกรรมนี้จะกลายเป็นภาระมากกว่าคุณสมบัติ และไดรฟ์ Torx หรือ Pozidriv เป็นที่นิยมอย่างต่อเนื่องในการผลิตยานยนต์และเครื่องใช้ไฟฟ้าในปริมาณมาก Shanghai Soverchannel Industrial Co., Ltd. ผลิตสกรูเหล็กกล้าคาร์บอนสำหรับส่วนเว้าหลักๆ ทั้งหมด โดยมีความลึกของส่วนเว้าและรูปแบบที่ได้รับการตรวจสอบตามเกณฑ์เกจ เพื่อให้มั่นใจว่าไดรเวอร์มีส่วนร่วมอย่างสม่ำเสมอในทุกชุดการผลิต

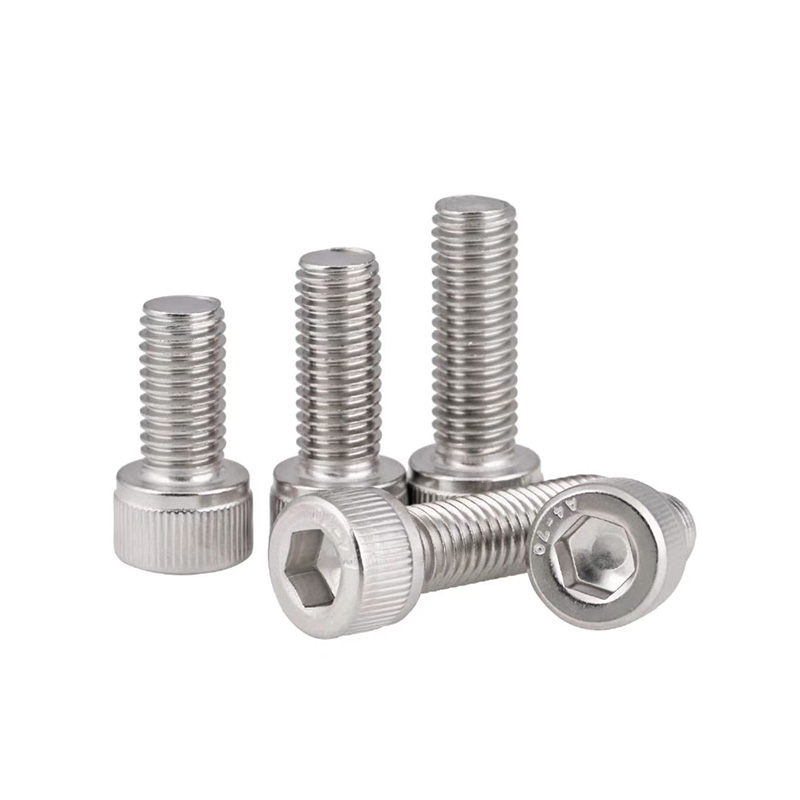

การป้องกันการครูดในสลักเกลียวและสกรูสแตนเลสระหว่างการประกอบ

การกะเทาะ — การเชื่อมเย็นและการฉีกขาดของพื้นผิวเกลียวระหว่างการประกอบ — เป็นโหมดความล้มเหลวที่พบบ่อยที่สุดและน่าหงุดหงิดโดยเฉพาะสำหรับ สลักเกลียวสแตนเลส และ สกรูสแตนเลส . สเตนเลสออสเทนนิติก (A2, A4) ต่างจากตัวยึดเหล็กกล้าคาร์บอนที่ความแข็งของพื้นผิวและการเคลือบให้การหล่อลื่นและความต้านทานการสึกหรอ โดยธรรมชาติแล้ว สเตนเลสออสเทนนิติก (A2, A4) มีแนวโน้มที่จะสึกหรอจากการยึดติดเมื่อวัสดุที่เหมือนกันเสียดสีภายใต้แรงกด ชั้นออกไซด์ที่ให้ความต้านทานการกัดกร่อนมีความบางและถูกแทนที่ได้ง่ายโดยแรงกดสัมผัสที่เกิดขึ้นระหว่างการต่อเกลียว ทำให้โลหะฐานของโบลต์และน็อตเกิดการเชื่อมเย็นเฉพาะที่แล้วฉีกขาดเมื่อการหมุนดำเนินต่อไป

ผลลัพธ์ที่ได้คือชุดประกอบที่ถูกยึด ซึ่งมักจะเป็นแบบถาวร ซึ่งจำเป็นต้องถอดและเปลี่ยนทั้งโบลต์และเกลียวผสมพันธุ์แบบทำลายล้าง ในโรงงานปิโตรเคมี โครงสร้างนอกชายฝั่ง หรืออุปกรณ์แปรรูปอาหารที่มีการกำหนดสเตนเลสให้ทนทานต่อการกัดกร่อน ตัวยึดที่ยึดแน่นถือเป็นต้นทุนการบำรุงรักษาที่สำคัญและเป็นเหตุของการหยุดทำงานโดยไม่ได้วางแผนไว้

วิธีการปฏิบัติจริงเพื่อลดความเสี่ยงจากการครูด

• การจับคู่วัสดุที่ไม่เหมือนกัน: การใช้โบลท์สแตนเลส A4 (316) กับน็อต A2 (304) หรือการจับคู่โบลท์ออสเทนนิติกกับน็อตซิลิกอนบรอนซ์หรือทองเหลือง จะทำลายสภาพการสัมผัสวัสดุที่เหมือนกันซึ่งส่งเสริมการเชื่อมด้วยความเย็น แม้แต่ค่าความแข็งที่แตกต่างกันเล็กน้อยระหว่างเกลียวผสมพันธุ์ก็ช่วยลดแนวโน้มการครูดได้อย่างมาก
• สารหล่อลื่นป้องกันการกัดกร่อน: Never-Seez (แบบทองแดง), โมลิโคเต้เพสต์ (โมลิบดีนัมไดซัลไฟด์) หรือสารประกอบเกลียวแบบ PTFE ช่วยลดค่าสัมประสิทธิ์แรงเสียดทานระหว่างเกลียวสแตนเลสจากประมาณ 0.15–0.20 ถึงต่ำกว่า 0.10 ช่วยป้องกันแรงดันสัมผัสที่พุ่งสูงขึ้นจนทำให้เกิดการเชื่อมด้วยความเย็น หมายเหตุสำคัญ: การใช้สารหล่อลื่นจะเปลี่ยนความสัมพันธ์ระหว่างแรงบิดกับพรีโหลด 25–40% ดังนั้นจึงต้องคำนวณแรงบิดในการขันใหม่หากเปลี่ยนจากชุดประกอบแบบแห้งเป็นแบบหล่อลื่น
• ความเร็วการประกอบช้า: ความร้อนที่เกิดจากแรงเสียดทานระหว่างการประกอบอย่างรวดเร็วจะช่วยเร่งการเริ่มการครูด สำหรับตัวยึดสเตนเลสที่มีขนาดใหญ่กว่า M12 การขันประแจแบบแมนนวลจะมีโอกาสเกิดการครูดน้อยกว่าการประกอบเครื่องมือไฟฟ้าอย่างสม่ำเสมอ โดยเฉพาะอย่างยิ่งสำหรับการหมุนเกลียวหลาย ๆ ครั้งแรกซึ่งมีแรงกดสัมผัสเริ่มต้นสูงที่สุด
• เกรดสแตนเลสดูเพล็กซ์หรือไนไตรด์: โบลต์สแตนเลสดูเพล็กซ์ 2205 มีความแข็งแรงให้ผลผลิตประมาณสองเท่าและมีความแข็งสูงกว่า A4 อย่างมาก ซึ่งช่วยลดการเสียรูปพลาสติกที่จุดสัมผัสเกลียวที่ทำให้เกิดการครูด สำหรับการเชื่อมต่อที่มีแรงบิดสูงในสภาพแวดล้อมที่มีการกัดกร่อน โบลท์เกรดดูเพล็กซ์ที่จับคู่กับน็อต A4 แสดงถึงความสมดุลที่ดีที่สุดของความต้านทานการครูดและประสิทธิภาพการกัดกร่อน

สกรูเหล็กกล้าคาร์บอนแบบกรีดตัวเอง: ความแตกต่างของรูปแบบเกลียวและผลกระทบต่อความแข็งแรงในการดึงออก

สกรูเกลียวปล่อยในเหล็กกล้าคาร์บอนไม่ใช่ผลิตภัณฑ์หมวดหมู่เดียว รูปแบบของเกลียวจะแตกต่างกันอย่างมากระหว่างประเภท และการเลือกรูปแบบที่ไม่ถูกต้องสำหรับซับสเตรตอาจส่งผลให้แรงดึงออกต่ำกว่าที่วัสดุจะอนุญาตถึง 30–50% กลุ่มผลิตภัณฑ์ ISO 1478 และ DIN 7970 ต่างก็ปรับรูปทรงของเกลียวให้เหมาะสมสำหรับช่วงความแข็งของวัสดุพิมพ์ที่แตกต่างกัน และความแตกต่างของมุมด้านข้าง ความสูงของเกลียว และระยะพิทช์จะเป็นตัวกำหนดโดยตรงว่าสกรูจะเคลื่อนตัวของวัสดุมากน้อยเพียงใดเมื่อเทียบกับการตัด และความสามารถในการยึดจับเกลียวที่ขึ้นรูปภายใต้การรับแรงดึงได้ดีเพียงใด

• ประเภท A (ระยะพิทช์หยาบ, ปลายแหลม): ออกแบบมาสำหรับโลหะแผ่นบาง (0.5–1.5 มม.) โลหะอ่อน และไม้อัดที่เคลือบด้วยเรซิน ระยะพิทช์กว้างช่วยลดการปอกเกลียวในวัสดุบางโดยการเพิ่มระยะห่างระหว่างเกลียวที่เกี่ยวพันให้สูงสุด ไม่เหมาะสำหรับเหล็กที่มีความหนาเกินประมาณ 1.5 มม. — ระยะพิทช์หยาบเกินไปที่จะสร้างความลึกในการขันเกลียวที่เพียงพอ
• ประเภท B (ระยะพิทช์ละเอียด จุดทื่อ): เหมาะสำหรับโลหะแผ่นที่มีน้ำหนักมากกว่า (1.5–4.8 มม.) งานหล่อ และพลาสติก ระยะพิทช์ที่ละเอียดยิ่งขึ้นทำให้เกิดการหมุนเกลียวมากขึ้นในการเข้าปะทะ ช่วยเพิ่มความต้านทานการดึงออกในซับสเตรตที่หนาขึ้น จุดทื่อช่วยลดความเสี่ยงในการเจาะส่วนประกอบที่อยู่ติดกันระหว่างการประกอบในการใช้งานที่มีรูตัน
• ประเภท C (เกลียวเกลียวเครื่องจักร, กรีดเอง): มีโปรไฟล์เกลียวสกรูเครื่องจักรมาตรฐาน (มุมด้านข้าง 60°) แต่ได้รับการชุบแข็งเพื่อตัดเกลียวของตัวเองในรูที่เจาะไว้ล่วงหน้า สร้างความแข็งแรงในการดึงออกสูงกว่าประเภท A หรือ B อย่างมากในซับสเตรตที่เป็นเหล็ก เนื่องจากโปรไฟล์เกลียวตรงกับรูปทรงน็อตมาตรฐาน ทำให้เพิ่มพื้นที่สัมผัสด้านข้างของเกลียวได้สูงสุด
• ประเภทการรีดเกลียว (Taptite): สร้างเกลียวโดยการแทนที่วัสดุแทนที่จะตัด ทำให้เกิดเกลียวที่แข็งตัวในซับสเตรตซึ่งต้านทานการคลายตัวภายใต้แรงสั่นสะเทือนได้ดีกว่าการตัดเกลียว เป็นที่ต้องการในการใช้งานตัวถังรถยนต์และโครงสร้างซึ่งความต้านทานการคลายตัวภายใต้โหลดแบบไดนามิกเป็นสิ่งสำคัญและไม่จำเป็นต้องใช้ตัวยึดซ้ำ

เส้นผ่านศูนย์กลางของรูไพล็อตมีความสำคัญไม่แพ้กัน: รูที่มีขนาดใหญ่กว่าจะลดการยึดเกลียวและความแข็งแรงในการดึงออกตามสัดส่วน ในขณะที่รูที่มีขนาดเล็กกว่านั้นจะเพิ่มแรงบิดในการขับเคลื่อนเกินกว่าความสามารถในการบิดของสกรู ทำให้เกิดแรงเฉือนที่ส่วนหัวหรือแรงบิดแตกหักก่อนที่จะใส่แบบเต็ม วัสดุของพื้นผิว ความหนาของแผ่น และประเภทของเกลียว แต่ละรายการจะกำหนดช่วงเส้นผ่านศูนย์กลางของรูนำเฉพาะ ซึ่งเป็นข้อกำหนดที่ควรได้รับการยืนยันจากข้อมูลทางเทคนิคของผู้ผลิตสกรู ซึ่งไม่ได้ประมาณไว้ Shanghai Soverchannel Industrial Co., Ltd. ให้คำแนะนำเกี่ยวกับรูนำร่องโดยเป็นส่วนหนึ่งของเอกสารทางเทคนิคของบริษัทสำหรับการสั่งซื้อสกรูเหล็กกล้าคาร์บอนแบบกรีดตัวเอง โดยเฉพาะอย่างยิ่งสำหรับลูกค้าในอุตสาหกรรมยานยนต์และการประกอบอุตสาหกรรม

การเลือกระหว่างสลักเกลียวสแตนเลสและเหล็กกล้าคาร์บอนชุบสังกะสีแบบจุ่มร้อนสำหรับการเชื่อมต่อโครงสร้างกลางแจ้ง

เมื่อการเชื่อมต่อโครงสร้างกลางแจ้งจำเป็นต้องมีการป้องกันการกัดกร่อนตลอดอายุการใช้งานการออกแบบ 25-50 ปี — การยึดผนังม่าน ไม้แขวนสำหรับตรวจสอบสะพาน โครงอุปกรณ์บนหลังคา — ทางเลือกระหว่าง สลักเกลียวสแตนเลส และ hot-dip galvanized carbon steel bolts involves more than a simple cost comparison. Each system has failure mechanisms, maintenance demands, and compatibility constraints that affect total lifecycle cost differently depending on the exposure category and the structural material being joined.

การกัดกร่อนของกัลวานิกระหว่างสลักเกลียวสแตนเลสและส่วนประกอบโครงสร้างอะลูมิเนียมมักถูกประเมินต่ำเกินไปในการออกแบบผนังม่านและระบบหุ้ม ในซีรีส์กัลวานิก เหล็กกล้าไร้สนิมอยู่ไกลจากอะลูมิเนียมในด้านศักยภาพทางเคมีไฟฟ้า ทำให้อะลูมิเนียมเป็นขั้วบวกแบบบูชายัญในทุกสถานการณ์ที่มีการสัมผัสเปียก ในกรณีที่โบลต์สแตนเลสต้องเชื่อมต่อกับโครงอะลูมิเนียม แหวนรองแยก EPDM และปลอกไนลอนที่แยกโลหะออกทางกายภาพถือเป็นแนวทางบรรเทาปัญหามาตรฐาน แต่การทำเช่นนี้จะเพิ่มความซับซ้อนในการประกอบและมักละเว้นที่ไซต์งาน โบลต์เหล็กคาร์บอนชุบสังกะสีแบบจุ่มร้อนที่มีศักยภาพในการสังกะสีใกล้เคียงกับอะลูมิเนียม สามารถใช้งานร่วมกับระบบไฟฟ้าได้โดยไม่ต้องมีฮาร์ดแวร์แยกส่วน และเป็นทางเลือกที่ง่ายกว่าและปลอดภัยกว่าสำหรับโครงสร้างโครงอะลูมิเนียมในสภาพแวดล้อมที่ไม่ใช่ทางทะเล

Shanghai Soverchannel Industrial Co., Ltd. จัดหาทั้งระบบสลักเกลียวสแตนเลสและเหล็กกล้าคาร์บอนพร้อมการเคลือบและเอกสารวัสดุที่ตรงกัน ทำให้วิศวกรโครงสร้างและทีมจัดซื้อมีข้อมูลที่จำเป็นในการเลือกที่ถูกต้องสำหรับประเภทการสัมผัสและการรวมซับสเตรตที่เฉพาะเจาะจง — แทนที่จะใช้วัสดุเดียวในทุกการใช้งาน
