สลักเกลียวหัวหกเหลี่ยม: มาตรฐาน วัสดุ เกรด และการใช้งานทางอุตสาหกรรม

หยิบสลักเกลียวหัวหกเหลี่ยมขึ้นมาแล้วคุณจะถือสกรูทางอุตสาหกรรมที่มีการใช้งานมากที่สุดในโลกเพียงตัวเดียว โครงเหล็ก เสื้อสูบ ตัวเรือ ดาดฟ้าสะพาน - โปรไฟล์หกด้านเดียวกันนี้ปรากฏให้เห็นทุกที่ รัดกุมด้วยเครื่องมือประเภทเดียวกัน เชื่อถือได้กับน้ำหนักที่จะทำลายการเชื่อมต่อที่น้อยกว่า การแพร่หลายนั้นไม่ใช่เรื่องบังเอิญ มันเป็นผลลัพธ์ของรูปทรงที่รวมเอาข้อได้เปรียบเชิงกลของแท้มาไว้ในรูปทรงมาตรฐานที่กะทัดรัด แต่ความแพร่หลายยังทำให้เกิดความพึงพอใจอีกด้วย: วิศวกรและผู้ซื้อที่ปฏิบัติต่อสลักเกลียวหัวหกเหลี่ยมทั้งหมดแบบเปลี่ยนได้เป็นประจำ มักจะจบลงด้วยการใช้ตัวยึดเกรดผิดในข้อต่อที่สำคัญ ความล้มเหลวในการกัดกร่อนในการประกอบกลางแจ้ง และขนาดที่ไม่ตรงกันซึ่งทำให้การติดตั้งช้า คู่มือนี้ทำงานผ่านห้ามิติที่กำหนดว่าสลักเกลียวหัวหกเหลี่ยมจะทำงานได้จริงหรือไม่ — ระบบมาตรฐาน วัสดุ เกรด การรักษาพื้นผิว และการใช้งาน เพื่อให้คุณสามารถเลือกได้อย่างมั่นใจมากกว่านิสัย

อะไรทำให้สลักเกลียวหัวหกเหลี่ยมแตกต่างจากตัวยึดอื่นๆ

หัวหกเหลี่ยมมีพื้นผิวลูกปืนแบบเรียบหกแบบสำหรับประแจหรือลูกบ๊อกซ์ รูปทรงดังกล่าวช่วยให้สามารถใช้งานแรงบิดสูงได้โดยที่เครื่องมือไม่หลุด และทำได้โดยใช้เครื่องมือที่โรงงาน ทีมงานภาคสนาม และสายการประกอบทุกแห่งมีอยู่แล้ว กุญแจอัลเลนต้องใช้ซ็อกเก็ตแบบฝัง บิต Torx ต้องมีโปรไฟล์รูปดาวที่ตรงกัน หัวหกเหลี่ยมใช้ได้กับประแจปลายเปิด ประแจบ๊อกซ์ ประแจวงล้อ และไขควงกระแทก — รายการเครื่องมือถือเป็นสากลอย่างมีประสิทธิภาพ

มีความแตกต่างที่ควรค่าแก่การอนุรักษ์ระหว่าง สลักเกลียวหกเหลี่ยม และก สกรูหัวหกเหลี่ยม . ทั้งสองมีหัวหกด้านและก้านเกลียวภายนอก แต่สกรูหกเหลี่ยมผลิตขึ้นเพื่อให้มีความคลาดเคลื่อนมิติที่เข้มงวดยิ่งขึ้นและมีหน้าแหวนรองอยู่ใต้หัว ในทางปฏิบัติ สลักเกลียวหกเหลี่ยมเป็นตัวเลือกที่โดดเด่นสำหรับการประกอบโครงสร้างและการก่อสร้างโดยที่น็อตเป็นเกลียวสำหรับผสมพันธุ์ สกรูหัวหกเหลี่ยมเป็นที่ต้องการในการใช้งานเครื่องจักรที่มีความแม่นยำโดยที่ตัวยึดเกลียวเข้ากับรูต๊าปโดยตรง เมื่อเอกสารข้อมูลจำเพาะระบุว่า "สลักเกลียวหัวหกเหลี่ยม" มักจะหมายถึงหมวดหมู่ที่กว้างกว่าเสมอ แต่การยืนยันระดับความคลาดเคลื่อนก่อนสั่งซื้อจะช่วยป้องกันปัญหาความพอดีดาวน์สตรีม

ความแตกต่างอีกอย่างหนึ่ง: สลักเกลียวหกเหลี่ยมภายนอกสำหรับงานอุตสาหกรรม ถูกขับจากด้านนอกของส่วนหัว ต่างจากสกรูฝาครอบหัวจมซึ่งมีไดรฟ์อยู่ภายใน สิ่งนี้สำคัญในการประกอบใดๆ ที่พื้นที่การเข้าถึงมีจำกัดแต่สามารถประกอบเครื่องมือจากด้านข้างได้ โครงสร้างเหล็กและเฟรมย่อยของยานยนต์เป็นตัวอย่างที่ชัดเจนที่สุด

ระบบมาตรฐาน: เปรียบเทียบ DIN, ISO และ ASME

กลุ่มมาตรฐานสามตระกูลควบคุมโบลท์หัวหกเหลี่ยมส่วนใหญ่ในห่วงโซ่อุปทานทั่วโลก การเลือกระหว่างสิ่งเหล่านี้ไม่ใช่การตัดสินใจที่สวยงาม แต่จะส่งผลต่อขนาดประแจ ระยะพิทช์เกลียว ระดับความคลาดเคลื่อน และความสามารถในการสับเปลี่ยนข้ามพรมแดน

ระบบ DIN และ ISO มีความเหลื่อมล้ำกันอย่างมากในรูปทรงเรขาคณิต แต่ก็ไม่เหมือนกัน ตัวอย่างการใช้งานจริง: สลักเกลียว M10 ตามมาตรฐาน DIN 933 ออกแบบมาสำหรับประแจขนาด 17 มม. ในขณะที่ขนาดที่ระบุเท่ากันภายใต้ ISO 4017 จะใช้ประแจขนาด 16 มม. ความแตกต่างหนึ่งมิลลิเมตรนั้นไม่เกี่ยวข้องในโรงงานที่มีชุดประแจครบชุด แต่อาจทำให้เกิดความล่าช้าในการติดตั้งในไซต์งานขนาดใหญ่ซึ่งมีการจัดเก็บเครื่องมือให้เป็นมาตรฐาน สำหรับการจัดซื้อระหว่างประเทศ การระบุ ISO ถือเป็นค่าเริ่มต้นที่ปลอดภัยกว่า เนื่องจากเป็นการส่งสัญญาณความคาดหวังในการทำงานร่วมกันอย่างชัดเจนไปยังซัพพลายเออร์ในประเทศใดๆ

ระบบ ASME ใช้เส้นผ่านศูนย์กลางที่กำหนดตามนิ้วและโปรไฟล์เกลียว Unified National Coarse (UNC) หรือ Fine (UNF) ในการก่อสร้างในอเมริกาเหนือและโดยเฉพาะอย่างยิ่งในการสลักเกลียวหน้าแปลนน้ำมันและก๊าซ ซึ่งเกรดวัสดุ ASTM ตัดกับมาตรฐานมิติ ASME ระบบนี้ยังคงเป็นค่าเริ่มต้น ผู้ซื้อที่จัดหาจากประเทศจีนสำหรับโครงการในอเมริกาเหนือควรระบุ ASME B18.2.1 อย่างชัดเจนในคำสั่งซื้อ เนื่องจากผู้ผลิตในจีนใช้ระบบเมตริก DIN/ISO เว้นแต่จะได้รับคำแนะนำเป็นอย่างอื่น

การเลือกเกรดวัสดุและความแข็งแกร่ง

วัสดุและเกรดเป็นการตัดสินใจที่แยกจากกันซึ่งประกอบเข้าด้วยกัน วัสดุจะกำหนดความต้านทานการกัดกร่อนของฐานและองค์ประกอบขององค์ประกอบ เกรด (และการบำบัดความร้อนที่เกี่ยวข้อง) จะกำหนดเพดานประสิทธิภาพเชิงกล การเลือกชุดค่าผสมที่ไม่ถูกต้องในทิศทางใดทิศทางหนึ่ง — การระบุมากเกินไปจะเพิ่มต้นทุนที่ไม่จำเป็น การระบุน้อยเกินไปทำให้เกิดความเสี่ยงต่อความล้มเหลว — เป็นหนึ่งในข้อผิดพลาดในการจัดซื้อที่พบบ่อยที่สุดในการยึดทางอุตสาหกรรม

เหล็กคาร์บอนเกรด 8.8 ครอบคลุมกรณีการใช้งานทางอุตสาหกรรมส่วนใหญ่ มีความต้านทานแรงดึงที่ 800 MPa โดยมีความเหนียวเพียงพอ สามารถหาได้จากทั่วโลกโดยตรง และมีค่าใช้จ่ายที่คาดการณ์ได้ เกรด 10.9 เข้าสู่ภาพที่จำเป็นต้องมีพรีโหลดสูงกว่าในข้อต่อขนาดกะทัดรัด — ส่วนประกอบระบบกันสะเทือนของรถยนต์และฝาครอบกระปุกเกียร์เป็นตัวอย่างทั่วไป เกรด 12.9 สงวนไว้สำหรับการใช้งานที่สำคัญและมีความเครียดสูงอย่างแท้จริง ความเหนียวที่ต่ำกว่าเมื่อเทียบกับ 8.8 หมายความว่ามีความไวต่อแรงบิดในการติดตั้งที่ไม่เหมาะสมมากกว่า ดังนั้นจึงต้องมีการควบคุมการประกอบที่เข้มงวดมากขึ้น

เกรดสแตนเลสแลกค่าความต้านทานแรงดึงเพื่อต้านทานการกัดกร่อน ฝาปิด A4-80 (สเตนเลส 316) ที่ 800 MPa - เทียบเท่ากับเหล็กกล้าคาร์บอน 8.8 - แต่ยังคงประสิทธิภาพดังกล่าวไว้ได้อย่างไม่มีกำหนดในสภาพแวดล้อมที่มีคลอไรด์อุดมด้วย ซึ่งสลักเกลียวเหล็กคาร์บอนชุบสังกะสีจะสึกกร่อนผ่านการเคลือบภายในไม่กี่เดือน ในการก่อสร้างทางทะเลและชายฝั่ง การคำนวณต้นทุนในระยะยาวมักให้ความสำคัญกับสเตนเลสมากกว่าการเปลี่ยนตัวยึดเหล็กคาร์บอนซ้ำๆ

ตัวเลือกการรักษาพื้นผิวและเมื่อควรใช้

กระบวนการเตรียมผิว เป็นชั้นป้องกันสิ่งแวดล้อมของสลักเกลียวหัวหกเหลี่ยม แม้แต่เกรดเหล็กที่ถูกต้องก็ยังสึกกร่อนก่อนเวลาอันควรหากการปกป้องพื้นผิวไม่ตรงกับสภาพแวดล้อมการทำงาน ข้อเสียหลักๆ คือระหว่างความหนาของการเคลือบ (ซึ่งส่งผลต่อความพอดีของขนาด) ประสิทธิภาพการกัดกร่อน และต้นทุน

• สังกะสีชุบด้วยไฟฟ้า (สังกะสีไบร์ท / BZP) — การรักษาเชิงพาณิชย์มาตรฐานสำหรับการใช้งานในร่มหรือที่กำบัง โดยทั่วไปมีความหนา 5–12 µm คุ้มค่าและมีจำหน่ายทั่วไป แต่มีการป้องกันที่จำกัดในสภาพแวดล้อมที่เปียกหรือกลางแจ้ง เหมาะสำหรับน๊อตเกรด 8.8 โครงสร้างเหล็กหุ้ม และเครื่องจักรทั่วไป
• การชุบสังกะสีแบบจุ่มร้อน (HDG) — สังกะสีที่ใช้โดยการแช่ ทำให้เกิดชั้น 45–85 µm ซึ่งยึดเหนี่ยวทางโลหะกับเหล็ก ให้การปกป้องกลางแจ้งที่ทนทานนานหลายทศวรรษ การเคลือบหนาต้องเผื่อความทนทานต่อเกลียว (โดยทั่วไปคือคลาส 6AZ/6H) เพื่อรักษาความพอดีกับน็อตมาตรฐาน ใช้กันอย่างแพร่หลายในการก่อสร้าง โครงสร้างพื้นฐาน และอุปกรณ์การเกษตร
• ออกไซด์สีดำ — สารเคลือบแปลงที่ให้ความต้านทานการกัดกร่อนเล็กน้อยและลดการสะท้อนแสง ใช้เป็นหลักในการตกแต่งภายในรถยนต์และเครื่องมือซึ่งความสวยงามมีความสำคัญมากกว่าการป้องกันการกัดกร่อนในระยะยาว ควรทาด้วยน้ำมันเสริมหรือแวกซ์เสมอ
• Dacromet / เรขาคณิต — การเคลือบสังกะสี-อะลูมิเนียมสูตรน้ำที่ 8–12 µm ให้ความต้านทานการกัดกร่อนเทียบเท่ากับการชุบสังกะสีแบบจุ่มร้อนที่ความหนาเพียงเล็กน้อย ไม่ส่งผลต่อความพอดีของเกลียว ทำให้เป็นการรักษาพื้นผิวที่ต้องการสำหรับโบลท์คุณภาพสูง (10.9, 12.9) ซึ่งการรับแรงกระแทกของขนาด HDG ไม่สามารถยอมรับได้ ระบุไว้อย่างกว้างขวางในยานยนต์และพลังงานลม

สำหรับรายละเอียดเพิ่มเติมเกี่ยวกับการเลือกการเคลือบตามสภาพแวดล้อมและซับสเตรต ประเภทการรักษาพื้นผิวโบลต์และคำแนะนำในการเลือก ครอบคลุมแต่ละตัวเลือกตามเงื่อนไขการทำงานเฉพาะ การจับคู่หนึ่งที่ควรหลีกเลี่ยง: การชุบสังกะสีแบบจุ่มร้อนบนสลักเกลียวเกรด 12.9 กระบวนการดองก่อนการชุบกัลวาไนซ์ทำให้เกิดความเสี่ยงต่อการเกิดการเปราะของไฮโดรเจนในเหล็กที่มีความแข็งแรงสูง ซึ่งเป็นส่วนผสมที่ทำให้เกิดความล้มเหลวในสนามไฟฟ้าในจุดต่อรับน้ำหนักที่ได้รับการบันทึกไว้

ในกรณีที่ต้องการความต้านทานการสั่นสะเทือนสูงสุดควบคู่ไปกับการป้องกันการกัดกร่อน โบลท์หน้าแปลนหกเหลี่ยมสำหรับสภาพแวดล้อมที่มีการสั่นสะเทือนสูง รวมหน้าแปลนกระจายน้ำหนักเข้ากับรูปทรงของส่วนหัวโดยตรง ช่วยลดการพึ่งพาแหวนรองที่ผ่านการเคลือบพื้นผิวซึ่งอาจเสื่อมสภาพเมื่อเวลาผ่านไป

การใช้งานในอุตสาหกรรม: การก่อสร้าง ยานยนต์ การเดินเรือ และเครื่องจักร

รูปทรงของตัวยึดพื้นฐานเดียวกันนี้ตอบสนองความต้องการที่แตกต่างกันอย่างสิ้นเชิงในอุตสาหกรรมต่างๆ การทำความเข้าใจว่าแต่ละภาคส่วนต้องการอะไรจะช่วยป้องกันข้อผิดพลาดด้านข้อกำหนดเมื่อทีมจัดซื้อจัดจ้างสำหรับโครงการหลายประเภทพร้อมกัน

การก่อสร้างและโครงสร้างพื้นฐานทางแพ่ง ใช้สลักเกลียวหัวหกเหลี่ยมในปริมาณมากที่สุดในโลก การเชื่อมต่อด้วยเหล็กโครงสร้างในอาคาร สะพาน และหอคอยอยู่ภายใต้การควบคุมของ ASTM F3125 (ซึ่งรวมถึงเกรด A325 และ A490 เดิม) ในอเมริกาเหนือ หรือ EN 14399 ในยุโรป สิ่งเหล่านี้ไม่ใช่สลักเกลียวหกเหลี่ยมทั่วไป — ผลิตและทดสอบเป็นตัวยึดโครงสร้างพร้อมเอกสารหลักฐานการรับน้ำหนักและข้อกำหนดแหวนรองชุบแข็ง ภาคการก่อสร้างยังใช้โบลต์หกเหลี่ยมเกรด 8.8 มาตรฐานจำนวนมากสำหรับการเชื่อมต่อรอง แบบหล่อ และการติดตั้งอุปกรณ์ โดยไม่จำเป็นต้องระบุข้อกำหนดโบลต์โครงสร้าง

ประกอบรถยนต์ ระบุโบลต์หัวหกเหลี่ยมที่ระดับส่วนประกอบ — แท่นเครื่องยนต์ ซับเฟรมของระบบกันสะเทือน เรือนเกียร์ และพาหะคาลิปเปอร์เบรก ล้วนมีข้อกำหนดแรงบิดที่แม่นยำ ซึ่งถือว่าเกรดโบลต์ที่รู้จักและการรักษาพื้นผิว เกรด 10.9 เป็นตัวเลือกที่โดดเด่นสำหรับระบบส่งกำลังและข้อต่อแชสซี การเคลือบ Dacromet เป็นที่นิยมกันอย่างกว้างขวาง เนื่องจากสามารถรักษาความแม่นยำของขนาด ต้านทานการหมุนเวียนด้วยความร้อนของสภาพแวดล้อมใต้หลังคา และหลีกเลี่ยงความเสี่ยงที่จะเกิดการเปราะของไฮโดรเจนที่เกี่ยวข้องกับการชุบด้วยไฟฟ้าบนเหล็กที่มีความแข็งแรงสูง

การใช้งานทางทะเลและนอกชายฝั่ง กำหนดความต้องการการกัดกร่อนที่รุนแรงที่สุด สเปรย์เกลือ ความชื้นคงที่ และการเปรอะเปื้อนทางชีวภาพจะทำให้เหล็กกล้าคาร์บอนเสร็จสิ้นอย่างรวดเร็ว สเตนเลส A4-80 (เกรด 316) เป็นข้อกำหนดมาตรฐานสำหรับฮาร์ดแวร์ดาดฟ้าแบบเปลือย หน้าแปลนท่อ และข้อต่อตัวถัง สำหรับการใช้งานใต้ทะเลหรือที่เกี่ยวข้องกับการสัมผัสโลหะที่แตกต่างกัน อาจจำเป็นต้องใช้สเตนเลสดูเพล็กซ์หรือโลหะผสมแปลกใหม่ - แต่สำหรับงานทางทะเลส่วนใหญ่เหนือระดับน้ำ โบลท์หัวหกเหลี่ยม A4-80 ที่มีการเคลือบแบบพาสซีฟให้อายุการใช้งานที่จำเป็นโดยไม่มีค่าใช้จ่ายมากเกินไป

เครื่องจักรอุตสาหกรรม ครอบคลุมความต้องการที่หลากหลายที่สุด โครงงานประกอบและอุปกรณ์ทั่วไปใช้เกรด 8.8 ชุบซิงค์ ชุดประกอบรอบสูงหรือการสั่นสะเทือนสูง — คอมเพรสเซอร์ พัดลม ตัวเรือนปั๊ม — ได้รับประโยชน์จากหน้าแปลนแบบต่างๆ หรือการจับคู่น็อตแรงบิดทั่วไปเพื่อต้านทานการคลายตัวเอง อุปกรณ์ที่มีความแม่นยำอาจต้องใช้เกรด 12.9 เพื่อให้ได้แรงจับยึดที่จำเป็นในข้อต่อที่มีความยาวการยึดโบลต์จำกัด

ปัจจัยสำคัญสำหรับการจัดซื้อจัดจ้างและการตรวจสอบคุณภาพ

โบลท์หัวหกเหลี่ยมมีความน่าเชื่อถือพอๆ กับกระบวนการผลิตเท่านั้น การจัดหาที่ขับเคลื่อนด้วยราคาซึ่งข้ามเอกสารประกอบทำให้เกิดช่องว่างในการตรวจสอบย้อนกลับ และในอุตสาหกรรมที่ความล้มเหลวของตัวยึดทำให้เกิดความรับผิด ช่องว่างในเส้นทางกระดาษก็เป็นปัญหาพอๆ กับช่องว่างในตัวโลหะ

เอกสารสามฉบับควรมาพร้อมกับคำสั่งซื้อตัวยึดทางอุตสาหกรรม: รายงานการทดสอบวัสดุ (MTR) การยืนยันองค์ประกอบทางเคมีและผลการทดสอบทางกลของรุ่นการผลิต ก รายงานการตรวจสอบมิติ การตรวจสอบรูปทรงของส่วนหัว รูปทรงของเกลียว และค่าเผื่อความยาว และของผู้ผลิต ใบรับรอง ISO 9001:2015 ยืนยันว่าระบบการจัดการคุณภาพที่ผลิตโบลต์ได้รับการตรวจสอบและเป็นปัจจุบัน ซัพพลายเออร์ที่ไม่สามารถจัดหาทั้งสามรายการตามคำขอได้ ไม่ควรอยู่ในห่วงโซ่อุปทานสำหรับการใช้งานที่สำคัญ

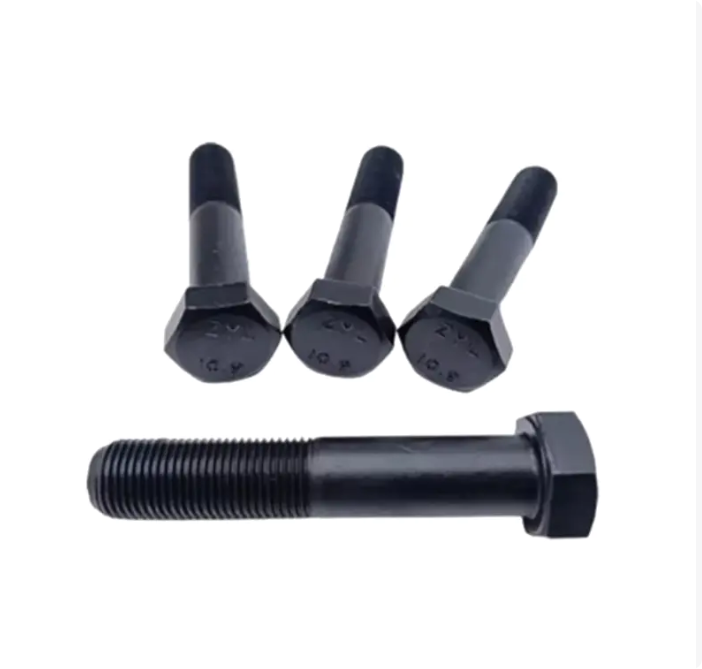

เครื่องหมายบนศีรษะช่วยให้ตรวจสอบด้วยสายตาได้อย่างรวดเร็ว บนสลักเกลียวเมตริก เกรด (8.8, 10.9, 12.9) จะถูกประทับไว้ที่ด้านบนของส่วนหัว พร้อมด้วยเครื่องหมายระบุผู้ผลิต สำหรับสลักเกลียวแบบอิมพีเรียล เกรด SAE จะแสดงด้วยเส้นรัศมี: เกรด 5 แสดงเส้นสามเส้น เกรด 8 แสดงหกเส้น การไม่มีการทำเครื่องหมายบนสลักเกลียวที่ขายเป็นเกรด 8 หรือ 10.9 ถือเป็นข้อบกพร่องที่ไม่ผ่านคุณสมบัติ หมายความว่าสลักเกลียวไม่ได้ถูกผลิตขึ้นตามเกรด หรือกระบวนการทำเครื่องหมายล้มเหลวในการควบคุมคุณภาพ

การระบุ คลาสเธรด ในใบสั่งซื้อเป็นรายละเอียดที่แยกผู้ซื้อที่มีประสบการณ์ออกจากมือใหม่ เธรดเมตริก ISO มีค่าเริ่มต้นอยู่ที่ระดับความคลาดเคลื่อน 6g (ภายนอก) และ 6H (ภายใน) สำหรับการใช้งานทั่วไป มีคลาสที่เข้มงวดมากขึ้น (4g/4H หรือ 5g/5H) เพื่อความพอดีที่แม่นยำ แต่เพิ่มต้นทุนและขยายระยะเวลารอคอย บางครั้งมีการใช้สลักเกลียวประเภทคลายตัว (8 กรัม) ในสลักเกลียวชุบสังกะสีแบบจุ่มร้อนเพื่อรองรับความหนาของชั้นเคลือบ แต่ต้องจับคู่กับน็อตขนาดใหญ่เพื่อให้แน่ใจว่ามีการยึดเกาะที่เหมาะสม

สุดท้ายแล้ว การตัดสินใจจับคู่ก็มีความสำคัญ ที่ คู่มือการจับคู่น็อตและแหวนรอง ครอบคลุมหลักการที่ว่าแหวนรอง แหวนล็อก และน็อตควรตรงกับเกรดและผิวของสลักเกลียวที่ติดมาด้วย การติดตั้งโบลต์เกรด 8 ด้วยน็อตเกรด 2 จะสร้างจุดอ่อนที่เกลียวน็อต การผสมสลักเกลียวชุบสังกะสีกับน็อตที่ไม่เคลือบผิวจะช่วยเร่งการกัดกร่อนของกัลวานิกที่ส่วนต่อประสาน ชุดอุปกรณ์ยึดทำหน้าที่เป็นระบบ — ส่วนประกอบทุกชิ้นในระบบนั้นสมควรได้รับข้อกำหนดเฉพาะแบบเดียวกับที่ใช้กับตัวสลักเกลียว
