สกรูหัวกระดุมสำหรับงานไม้: การออกแบบ ประเภทไดรฟ์ และคู่มือการจัดหา

อะไรที่ทำให้สกรูหัวกระดุมแตกต่าง

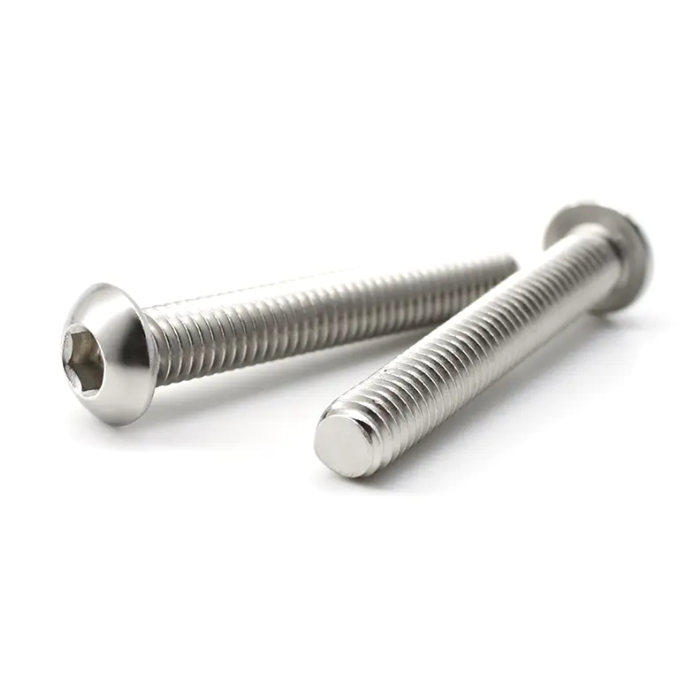

A สกรูหัวปุ่ม ตั้งอยู่ต่ำและโค้งมน โดยมีรูปทรงโดมซึ่งสูงเหนือพื้นผิวเพียงไม่กี่มิลลิเมตร รูปร่างนั้นไม่ใช่ฟิลเลอร์เพื่อการตกแต่ง แต่เป็นเหตุผลที่ช่างไม้ใช้หัวประเภทนี้เหนือหัวกระทะหรือหัวกลมเมื่อยังคงมองเห็นตัวยึดได้หลังการประกอบ

เปรียบเทียบกับสกรูหัวแบนซึ่งต้องมีรูนำเทเปอร์จมเพื่อนั่งแบบเรียบ หรือหัวกระทะซึ่งมีความสูงและเหลี่ยมกว่า หัวกระดุมช่วยแยกความแตกต่าง: น่าภาคภูมิใจพอที่จะจับดอกไขควงอย่างแน่นหนา แต่กลมพอที่จะทำให้ผ้า มือ หรือเสื้อผ้าไม่ติดมัน ตัวอย่างเช่น สำหรับสกรูเบอร์ 8 (4 มม.) โดยทั่วไปเส้นผ่านศูนย์กลางของหัวจะอยู่ที่ประมาณ 8 มม. โดยมีความสูงของหัวอยู่ที่ 2.8 มม. ซึ่งเล็กพอที่จะไม่เกะกะขอบเฟอร์นิเจอร์ รางลิ้นชัก หรือไม้ต่อไม้ที่เปิดโล่ง

ด้ายด้านล่างก็ถูกสร้างขึ้นมาโดยเฉพาะเช่นกัน สกรูไม้ใช้ระยะพิทช์ที่หยาบกว่าและมีมุมเกลียวที่คมกว่าสกรูเครื่องจักร ซึ่งช่วยให้ตัวยึดสามารถตัดเส้นทางของตัวเองให้เป็นวัสดุเส้นใยได้ แทนที่จะอาศัยรูที่กรีดไว้ล่วงหน้า

ประเภทไดรฟ์: ตัวเลือก Slotted, Pozi และ Torx

รูปร่างของส่วนหัวได้รับความสนใจ แต่ประเภทของไดรฟ์จะตัดสินว่าสกรูจะติดตั้งได้ดีเพียงใด แคตตาล็อกสกรูไม้หัวปุ่มมีสามตัวเลือก

• Slotted drive — การออกแบบร่องเดียวแบบดั้งเดิม ซึ่งพบได้ทั่วไปในเฟอร์นิเจอร์และฮาร์ดแวร์ตกแต่งในยุคโบราณ ซึ่งรูปลักษณ์ของไขควงปากแบนเป็นส่วนหนึ่งของความสวยงาม
• ระบบขับเคลื่อน Pozi — ช่องเว้ารูปกากบาทพร้อมหน้าแปลนพิเศษ ให้การถ่ายเทแรงบิดมากกว่า Phillips มาตรฐานก่อนที่ดอกไขควงจะออกมา
• ตัวขับ Torx (รูปดาว) — ช่องหกจุดที่ยึดจับดอกสว่านเกือบทั้งหมดตามพื้นที่สัมผัส ซึ่งเป็นเหตุผลว่าทำไมจึงครองสายการผลิตการผลิต

สำหรับงานที่ใช้มือหมุนหรืองานปริมาณน้อย สกรูแบบมีรูหรือ Pozi ก็ใช้ได้ สำหรับการประกอบที่ขับเคลื่อนด้วยปริมาตรจริง หัวปุ่ม Torx จะช่วยลดส่วนหัวที่หลุดและการเลื่อนหลุดของไดรเวอร์มากพอที่จะสำคัญ — ชิ้นส่วนที่ถูกปฏิเสธน้อยลง และการทำงานซ้ำน้อยลงในขั้นตอนการผลิต

วัสดุและความต้านทานการกัดกร่อน

สเตนเลส 2 เกรดครอบคลุมงานไม้เกือบทุกประเภท: A2 (เทียบเท่า 304) และ A4 (เทียบเท่า 316) A2 จัดการกับเฟอร์นิเจอร์ในร่ม ตู้เก็บของ และงานต่อไม้ภายในทั่วไปได้โดยไม่มีปัญหา ทนต่อความชื้นในชีวิตประจำวันและไม่ทำให้ไม้โดยรอบเปื้อน

A4/316 ได้ราคาสูงกว่าสำหรับพื้นทะเล เฟอร์นิเจอร์กลางแจ้ง และทุกสิ่งที่สัมผัสกับอากาศเกลือหรือความชื้นชายฝั่ง โมลิบดีนัมที่เติมเข้าไปในสเตนเลส 316 ต้านทานการกัดกร่อนแบบรูพรุน ซึ่งจะทำให้เกรด 304 ลดลงในที่สุดในสภาพแวดล้อมที่มีคลอไรด์หนัก ผู้ซื้อที่จัดหางานสร้างชายฝั่งหรือตลาดส่งออกที่มีสภาพอากาศชื้นควรระบุ A4 ตั้งแต่เริ่มแรก การสลับเกรดระหว่างโครงการหลังจากสนิมที่มองเห็นได้หมายถึงการเปลี่ยนฮาร์ดแวร์ และบ่อยครั้งเป็นการปรับปรุงไม้รอบๆ

จบเรื่องด้วย พื้นผิวสเตนเลสธรรมชาติเป็นมาตรฐาน แต่มีการเคลือบแบล็คออกไซด์หรือสีดำเคมีตามคำขอสำหรับโครงการที่มีตัวยึดสีเข้มและมีแสงสะท้อนต่ำเข้ากับฮาร์ดแวร์โดยรอบ

มาตรฐานการกำหนดขนาด: เมตริก DIN เทียบกับ Imperial ASME

ขนาดของสกรูไม้เป็นไปตามหนึ่งในสองตระกูลมาตรฐาน และการผสมเข้าด้วยกันทำให้เกิดปัญหาในการประกอบจริงในไซต์งาน

สกรูไม้หัวกระดุมเมตริกโดยทั่วไปเป็นไปตาม DIN 96 (ร่อง) หรือ DIN 7996Z (Pozi/แบบฝังกากบาท) โดยมีเส้นผ่านศูนย์กลางตั้งแต่ประมาณ 2.5 มม. ถึง 6 มม. และความยาวตั้งแต่ 10 มม. ถึง 120 มม. ห่วงโซ่อุปทานเหล่านี้มีอิทธิพลเหนือห่วงโซ่อุปทานของยุโรปและเอเชีย และฮาร์ดแวร์ที่ตัดด้วย CNC ส่วนใหญ่จากภูมิภาคเหล่านั้นอ้างอิงมิติข้อมูล DIN โดยตรง

สกรูไม้ Imperial เป็นไปตามมาตรฐานมิติ ASME สำหรับสกรูไม้หัวเจาะและแบบฝัง ซึ่งกำหนดรูปทรงของหัว ความยาวของเกลียว และขนาดเกจสำหรับตลาดสหรัฐอเมริกา สกรูหมายเลข 8 ภายใต้มาตรฐานนี้ไม่สามารถใช้แทนกันได้โดยอัตโนมัติกับระบบเมตริก M4 — ระยะพิตช์เกลียว เส้นผ่านศูนย์กลางหลัก และโปรไฟล์หัวจะแตกต่างกันเล็กน้อย แม้ว่าทั้งสองขนาดจะดูคล้ายกันในแผ่นข้อมูลจำเพาะก็ตาม

สำหรับผู้ซื้อที่จัดซื้อจากต่างประเทศ ควรยืนยันว่าซัพพลายเออร์อ้างอิงมาตรฐานใดก่อนที่จะสรุปคำสั่งซื้อ เนื่องจากความไม่ตรงกันเป็นหนึ่งในสาเหตุที่พบบ่อยที่สุดของความล่าช้าในสายการประกอบ

ตำแหน่งที่ใช้สกรูไม้หัวกระดุม

โปรไฟล์โค้งมนต่ำทำให้สกรูหัวกระดุมเข้ากันได้พอดีในทุกจุดซึ่งมองเห็นตัวยึดได้หลังการประกอบขั้นสุดท้าย ผู้ผลิตเฟอร์นิเจอร์ใช้สิ่งเหล่านี้กับข้อต่อโครงเปลือย รางลิ้นชัก และขายึดชั้นวางซึ่งหัวแบนแบบฝังหัวจะดูไม่เข้าที่ ผู้ผลิตระบบตู้และตู้เสื้อผ้านิยมใช้ฮาร์ดแวร์ชั้นวางแบบปรับได้ เนื่องจากหัวทรงโดมจะไม่กีดขวางสิ่งของที่จัดเก็บ

การใช้งานกลางแจ้งใช้รูปทรงส่วนหัวเดียวกัน แต่เปลี่ยนไปใช้สเตนเลสขนาด A4: รางเสริมรางดาดฟ้า ระแนงไม้เลื้อย และขอบด้านนอก ล้วนได้ประโยชน์จากตัวยึดที่ทนทานต่อการกัดกร่อนในขณะที่ยังคงความเรียบพอที่จะไม่จับเท้าเปล่าหรือเสื้อผ้า หัวกระดุมแบบ Torx-drive ยังปรากฏให้เห็นอย่างมากในเฟอร์นิเจอร์แบบแพ็คแบนและแบบน็อคดาวน์ ซึ่งการประกอบแบบอัตโนมัติต้องการตัวขับที่เชื่อถือได้และทนทานต่อลูกเบี้ยว

การเลือกซัพพลายเออร์ที่เหมาะสมสำหรับการสั่งซื้อจำนวนมาก

รายการขายปลีกใช้ได้กับสกรูจำนวนหนึ่ง การดำเนินการผลิตจำเป็นต้องมีการสนทนาที่แตกต่างกัน หัวข้อหนึ่งเกี่ยวกับความสม่ำเสมอของความทนทาน ปริมาณการสั่งซื้อขั้นต่ำ และซัพพลายเออร์สามารถเก็บข้อมูลจำเพาะในชุดงาน 500,000 หน่วยได้ในลักษณะเดียวกับที่พวกเขาทำกับตัวอย่าง 50 รายการหรือไม่

คำถามสองสามข้อแยกซัพพลายเออร์จำนวนมากที่เชื่อถือได้ออกจากคำถามที่จะทำให้เกิดอาการปวดหัวในภายหลัง:

1. พวกเขาสามารถจัดหาใบรับรองการทดสอบของโรงงานหรือใบรับรองความสอดคล้องสำหรับเกรดสเตนเลสที่สั่งซื้อได้หรือไม่
2. รองรับเส้นผ่านศูนย์กลางหัวแบบกำหนดเอง ความยาวเกลียว หรือประเภทไดรฟ์ที่อยู่นอกขนาดแค็ตตาล็อกมาตรฐานหรือไม่
3. ระยะเวลารอคอยสินค้าที่เป็นจริงสำหรับการดำเนินการผลิตครั้งแรกเทียบกับคำสั่งซื้อซ้ำคืออะไร
4. พวกเขาตรวจสอบกับการอ้างอิงทั้ง DIN และ ASME หรือเพียงกลุ่มมาตรฐานเดียวเท่านั้น

โรงงานที่ผลิตสกรูไม้หัวกระดุมโดยตรง แทนที่จะขายต่อจากแค็ตตาล็อกของผู้จัดจำหน่าย มักจะมีความยืดหยุ่นตามความยาว การเคลือบ และบรรจุภัณฑ์ในแบบที่ซัพพลายเออร์ทั่วไปไม่สามารถทำได้ นั่นคือช่องว่างที่คุ้มค่าในการตรวจสอบก่อนล็อคใบสั่งซื้อ โดยเฉพาะอย่างยิ่งสำหรับโครงการที่มิติเดียวไม่ตรงกันหมายถึงต้องปรับเครื่องมือใหม่ในสายการผลิตทั้งหมด
