สอบถามผู้จำหน่ายอุปกรณ์ยึดสามรายสำหรับ "สลักเกลียว A307 เกรด C" แล้วคุณจะได้รับคำตอบที่แตกต่างกันสามข้อ ราคาหนึ่งแท่งงอพร้อมใบรับรองเพลท A36 หนึ่งราคาเสนอ ASTM F1554 เกรด 36 และอีกราคาหนึ่งบอกว่าไม่มีเกรด C มาสองทศวรรษแล้ว ทั้งสามมีความถูกต้องบางส่วน และช่องว่างระหว่างพวกเขาก็คือจุดที่การจัดส่งที่ถูกปฏิเสธเกิดขึ้น
เวอร์ชันสั้น: ASTM A307 ยังคงครอบคลุมถึงสลักเกลียวและสตั๊ดจากเหล็กกล้าคาร์บอนต่ำที่มีความต้านทานแรงดึงขั้นต่ำ 60 ksi แต่เกรด C ซึ่งเป็นเกรดสลักเกลียวที่โค้งงอหรือตรงที่ไม่มีหัวนั้นได้ถูกถอดออกในการแก้ไขปี 2002 และข้อกำหนดของมันได้ย้ายไปที่ ASTM F1554 เกรด 36 หากภาพวาดยังคงระบุว่า "สลักเกลียวสมอเกรด A307 เกรด C" คำตอบที่เป็นไปตามข้อกำหนดในปัจจุบันคือ F1554 เกรด 36 และควรแก้ไขภาพวาดก่อนซื้อ ออเดอร์ออกแล้ว
สิ่งต่อไปนี้คือสิ่งที่ A307 ควบคุมจริง ๆ ตำแหน่งสิ้นสุดและเกรดที่สูงกว่าเริ่มต้น และรายละเอียดการสั่งซื้อ การตรวจสอบ และการติดตั้งที่ให้สลักเกลียวคาร์บอนต่ำอยู่ที่แผ่นฐาน
A307 เขียนขึ้นเป็นข้อกำหนดคุณสมบัติทางกล ไม่ใช่ข้อกำหนดทางเคมี การตัดสินใจเพียงครั้งเดียวนั้นอธิบายทั้งความได้เปรียบด้านต้นทุนและข้อจำกัด
สิ่งที่ A307 ไม่สำคัญมากนัก ไม่สามารถทดแทน ASTM A193 B7 ในข้อต่อที่มีหน้าแปลนและอุณหภูมิสูง หรือสำหรับ ASTM เอ320 แอล7 ในการให้บริการที่อุณหภูมิต่ำ ซึ่งทั้งสองอย่างนี้เป็นเหล็กกล้าโลหะผสมชุบแข็งและอบคืนตัวที่แรงดึงขั้นต่ำประมาณ 125 กิโลไซ นอกจากนี้ยังไม่ได้รับอนุญาตในการเชื่อมต่อแบบดึงกลับหรือแบบวิกฤตลื่น ซึ่งต้องใช้สลักเกลียว ASTM F3125 A325 หรือ A490 พร้อมการควบคุมการดึงกลับที่บันทึกไว้
น้ำมันสต็อกหัวหกเหลี่ยมคาร์บอนต่ำส่วนใหญ่จะเสนอราคาตามรูปทรงและการตกแต่งมากกว่าตามชื่อเกรด สลักเกลียวหกเหลี่ยมที่ทำจากเหล็กกล้าคาร์บอนชุบสังกะสีที่มีขนาดและเกลียวได้มาตรฐานที่ถูกต้องนั้นอยู่ในตระกูลกลไกเดียวกัน แต่การอ้างเกรดจะต้องได้รับการพิสูจน์โดยใบรับรองของโรงสี ไม่ใช่จากหน้าแค็ตตาล็อกเลย
สลักเกลียวหัวหกเหลี่ยมเหล็กกล้าคาร์บอนกัลวาไนซ์ M6 × 100 สลักเกลียวหกเหลี่ยมเมตริกทำจากเหล็กคาร์บอนอาบสังกะสี M6×100 มีประโยชน์เมื่อมีการระบุรูปทรงและผิวสำเร็จ โดยมีเกรดที่ยืนยันโดยใบรับรองโรงสี ดูผลิตภัณฑ์ → จุดสุดท้ายทำให้เกิดข้อผิดพลาดในการซื้ออย่างแท้จริง ภาพวาดที่เรียก A307 เกรด C กำลังขอเกรดที่ไม่มีข้อมูลจำเพาะอีกต่อไป และซัพพลายเออร์จะจัดการด้วยวิธีใดวิธีหนึ่งจากสามวิธี: พวกเขาจัดส่ง F1554 เกรด 36 และทำเครื่องหมายอย่างถูกต้อง พวกเขาจัดส่งแท่ง A36 โดยไม่มีใบรับรองสลักเกลียวเลย หรือพวกเขาจัดส่งอะไรก็ตามที่สต็อกที่มีคาร์บอนต่ำอยู่บนพื้น เฉพาะโครงการแรกเท่านั้นที่สามารถป้องกันได้ในโครงการที่สามารถตรวจสอบได้
F1554 ยังเพิ่มสิ่งที่ A307 ไม่เคยมี: อัตราผลตอบแทนขั้นต่ำที่ระบุ 36 ksi, เกรด 55 และเกรด 105 ที่เป็นอุปกรณ์เสริมสำหรับการรับน้ำหนักที่สูงกว่า, ความครอบคลุมของสลักเกลียวทั้งแบบมีหัวและแบบไม่มีหัว และกฎการทำเครื่องหมายที่ให้สามารถติดตามสลักเกลียวกลับไปยังเกรดที่หน้างานได้ สำหรับพุกพุกชุบกัลวาไนซ์แบบจุ่มร้อนถือเป็นมาตรฐานที่เหมาะกับงาน
ASTM F1554 สลักเกลียวชุบสังกะสีแบบจุ่มร้อน สลักเกลียวฝังตัวสำหรับติดส่วนประกอบโครงสร้างกับคอนกรีต โดยต้องตรวจสอบเครื่องหมายเกรด F1554 และการเคลือบสังกะสีแบบจุ่มร้อนตามข้อกำหนดของโครงการ ดูผลิตภัณฑ์ → ตารางด้านล่างแสดงข้อกำหนดที่มักจะปรากฏในการสนทนาเดียวกัน ค่าต่างๆ บ่งชี้ถึงเส้นผ่านศูนย์กลางทั่วไป และควรได้รับการยืนยันโดยเทียบกับฉบับปัจจุบันของแต่ละมาตรฐาน
ช่วงแรงดึงเป็นตัวบ่งชี้สำหรับช่วงเส้นผ่านศูนย์กลางทั่วไปของแต่ละเกรด ค่าควบคุมและข้อกำหนดเสริมใดๆ จะต้องมาจากรุ่นข้อกำหนดปัจจุบัน
เกรดและเคมีแทบไม่เคยทำให้ล็อตพุกคาร์บอนต่ำถูกปฏิเสธเลย ความล้มเหลวจะกระจุกอยู่ตามรายละเอียดกระบวนการจำนวนหนึ่งซึ่งใบรับรองเพียงอย่างเดียวจะไม่เปิดเผย
การกระจายตัวบ่งชี้จากการตรวจสอบขาเข้าตามปกติของล็อตพุกคาร์บอนต่ำ ให้ถือเป็นรายการตรวจสอบมากกว่าเกณฑ์มาตรฐานอุตสาหกรรม
ความเสียหายของเกลียวหลังจากการดัดงอเป็นปัญหาในลำดับ ไม่ใช่ปัญหาด้านวัตถุ: ด้ามจะงอเย็นหลังการร้อยเกลียว โดยไม่มีเกจวัดรัศมี และยอดจะแบนตรงจุดที่การเชื่อมต่อจำเป็นต้องยึดเกลียวเต็ม การขาดการเคลือบมักหมายความว่ามีการชุบสังกะสีแบบจุ่มร้อนหลังจากการร้อยเกลียวโดยไม่ต้องทำการกรอใหม่ ดังนั้นน็อตจะไม่หมด ช่องว่างของใบรับรองมีความสำคัญมากที่สุดใน A307 เนื่องจากมาตรฐานไม่จำเป็นต้องมีการทดสอบสมบัติเชิงกลของล็อตความร้อนในการจัดส่งทุกครั้ง ซึ่งทำให้ใบรับรองโรงงานเป็นเพียงการตรวจสอบย้อนกลับของคุณเท่านั้น
ฐานเสาและป้ายมีอิทธิพลเหนือกว่าเนื่องจากการรับน้ำหนักที่ควบคุมได้นั้นพอประมาณ และความต้านทานการกัดกร่อนมีความสำคัญมากกว่าความสามารถในการรับแรงดึง ดังนั้นการชุบสังกะสีจึงเป็นตัวขับเคลื่อนการตัดสินใจ แผ่นฐานคอลัมน์เป็นส่วนที่มีข้อผิดพลาดด้านข้อมูลจำเพาะรวมอยู่ด้วย: A307 มักจะยอมรับได้ก็ต่อเมื่อวิศวกรยืนยันแล้ว และการออกแบบจำนวนมากย้ายไปที่ F1554 เพียงเพื่อให้ได้จุดครากที่กำหนดไว้ โปรดทราบว่าโบลต์ A307 ไม่ใช่โบลต์ควบคุมความตึง ดังนั้นจึงใช้แนวทางปฏิบัติในการติดตั้งแบบดึงกลับมาตรฐานไม่ได้
ยืนยันภาระการควบคุมและสภาพแวดล้อม หากแรงดึง 60 ksi โดยไม่มีอัตราผลตอบแทนที่ระบุเพียงพอ และข้อต่อไม่ได้รับการเสริมแรง A307 ก็เป็นตัวเลือกที่ถูกต้อง หากจุดยึดได้รับการออกแบบตามอัตราผลตอบแทน ให้ย้ายไปยัง F1554
เลือกกลุ่มข้อมูลจำเพาะเป็นลายลักษณ์อักษร: A307 สำหรับการโบลต์คาร์บอนต่ำทั่วไป, F1554 สำหรับโบลท์พุก, A193 B7 หรือ A320 L7 สำหรับการบริการแรงดันและอุณหภูมิ
ล็อคผิวเคลือบ: สังกะสีธรรมดา, สังกะสีชุบด้วยไฟฟ้า, สังกะสีแบบจุ่มร้อนตามมาตรฐาน ASTM F2329 หรือสังกะสีเชิงกลสำหรับปริมาณสูง ตัวเลือกการตกแต่งจะเปลี่ยนความพอดีของเกลียว เนื่องจากน็อตชุบสังกะสีถูกต๊าปขนาดใหญ่เพื่อรองรับความหนาของการเคลือบ
กำหนดเรขาคณิตเป็นตัวเลข ไม่ใช่คำคุณศัพท์: เส้นตรงหรือโค้งงอ มุมโค้งงอตามเกณฑ์พิกัดความเผื่อ รัศมีการโค้งงอ ความยาวเกลียว ความยาวโดยรวม ระดับเกลียว และรูปแบบจุด แท่งพุกตรงมักถูกตัดจากแท่งเกลียวทั้งหมด และเกรดแท่งจะตัดสินความจุ ไม่ใช่การตัด

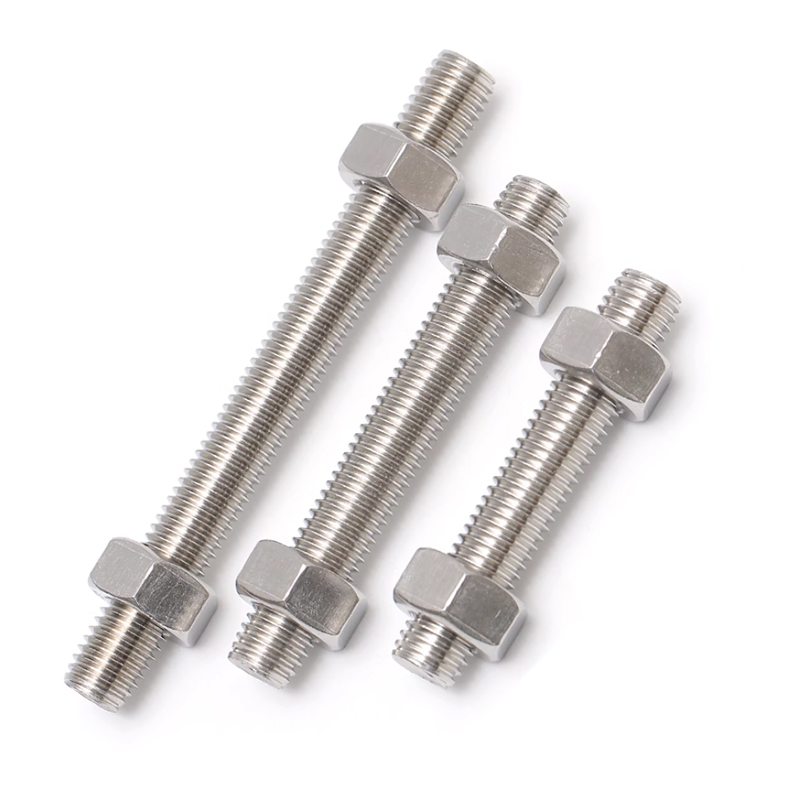

M10×300 เกรด 8.8 แท่งเกลียวสังกะสีเต็มตัว แกนเกลียวเต็มระบบเมตริกทำจากเหล็กคาร์บอนกัลวาไนซ์ ซึ่งเกี่ยวข้องกับการกำหนดความยาวและรูปทรงของเกลียว และหลักฐานเกรดต้องมาจากการรับรองโรงงาน ดูผลิตภัณฑ์ → จำเป็นต้องมีเอกสารประกอบล่วงหน้า: ใบรับรองโรงสีที่มีเลขความร้อน การวิเคราะห์ทางเคมี ผลแรงดึง และการอ่านค่าความหนาของชั้นเคลือบ บนเครื่องบิน A307 นี่เป็นหลักฐานระดับเดียวที่คุณจะได้รับ
ตรวจสอบเมื่อมาถึง: การทดสอบการโค้งงอของตัวอย่าง การตรวจสอบริงเกจว่ามีความพอดีในคลาส 2A การวัดความหนาของชั้นเคลือบ และการตรวจสอบความยาวและความตรง ดึงตัวอย่างจากตรงกลางพาเลท ไม่ใช่ชั้นบนสุด
ติดตั้งเข้ากับการออกแบบ: สร้างกลุ่มโบลต์ จับส่วนฝังที่ระบุ และจับคู่วิธีการประแจกับวัสดุคาร์บอนต่ำ แทนที่จะจับคู่กับโต๊ะแรงบิดที่มีความแข็งแรงสูง
Shanghai Soverchannel Industrial (fasteners-factory.com) ผลิตสลักเกลียวมาตรฐานและไม่ได้มาตรฐานตามมาตรฐาน ASTM, DIN, ASME และ ISO จากเหล็กกล้าคาร์บอน เหล็กโลหะผสม และสเตนเลส 304 หรือ 316 โดยมีกำลังการผลิตประมาณ 10,000 ตันต่อปี โรงงานดำเนินการมุ่งหน้าเย็นสำหรับสลักเกลียวยาวและการอัดขึ้นรูปเย็นในขั้นตอนเดียวสำหรับรูปทรงที่ไม่ได้มาตรฐาน ซึ่งสำคัญสำหรับสลักเกลียวยึดโค้งงอและแท่งเกลียวยาว ซึ่งคุณภาพของเกลียวหลังจากการขึ้นรูปเป็นจุดที่ชำรุดตามปกติ พื้นผิวที่มีจำหน่าย ได้แก่ การชุบสังกะสีแบบธรรมดา การชุบสังกะสีแบบจุ่มร้อน ออกไซด์สีดำ ฟอสเฟต PTFE และ Dacromet
หากการออกแบบของคุณจำเป็นต้องมีเกรดตามแค็ตตาล็อกไม่ได้ระบุไว้ แนวทางปฏิบัติก็คือ การพัฒนาตัวยึดแบบกำหนดเองของ OEM / ODM โดยจะมีการตกลงการวาด เกรด การตกแต่ง และแผนการตรวจสอบก่อนที่จะเริ่มการใช้เครื่องมือ สำหรับใบเสนอราคาของสลักเกลียวยึดแบบโค้ง F1554 เกรด 36, สลักเกลียวหกเหลี่ยมเกรด A307 หรือแกนเกลียวทั้งหมด ส่งแบบและปริมาณให้กับทีมงานของเรา และยืนยันเครื่องหมายเกรดและรูปแบบใบรับรองในข้อความเดียวกัน
