I. สัญลักษณ์เธรดทั่วไป
①NPT (เธรดท่อแห่งชาติ): ด้ายท่อเรียวอเมริกันมาตรฐานที่มีมุมด้าย 60 °ซึ่งใช้กันทั่วไปสำหรับการใช้งานทั่วไป
②pt (เกลียวท่อเรียวมาตรฐานของอังกฤษ): ด้ายเรียวมุม 55 °ที่ใช้กันอย่างแพร่หลายสำหรับการปิดผนึก เกลียวท่อของอังกฤษเป็นเกลียวที่ดีเพื่อรักษาความแข็งแรงเนื่องจากเกลียวหยาบลึกลงไปลดขนาดเส้นผ่านศูนย์กลางภายนอกของท่อ
③pf (เกลียวท่อขนาน): ประเภทเธรดตรงที่ใช้ในการเชื่อมต่อท่อ
④g (เธรดท่อ Whitworth): เธรดท่อปิดผนึกที่ไม่ใช่แบบไม่ต้องใช้ 55 °ภายในตระกูล Whitworth "ก" หมายถึงเกลียวท่อทรงกระบอกโดยที่การเปลี่ยนแปลง 55 °และ 60 °ขึ้นอยู่กับการใช้งานที่เฉพาะเจาะจง
⑤Zก (เกลียวท่อเรียว): ประเภทด้ายรูปกรวยที่พบได้ทั่วไปในอุปกรณ์ท่อน้ำซึ่งก่อนหน้านี้แสดงว่า RC ในมาตรฐานแห่งชาติจีนที่มีอายุมากกว่า
⑥เมทริกกับนิ้วเธรด: ความแตกต่างที่สำคัญคือการเป็นตัวแทน - เธรดเมทริกใช้ระยะพิทช์ (ระยะห่างระหว่างเธรด) ในขณะที่เธรดอเมริกันและอังกฤษถูกกำหนดโดยเธรดต่อนิ้ว (TPI) เธรดเมตริกมีโปรไฟล์ดุลยภาพ 60 °เธรดอังกฤษโปรไฟล์หน้าจั่ว 55 °และเธรดอเมริกันโปรไฟล์ 60 ° เธรดเมตริกถูกวัดเป็นมิลลิเมตรในขณะที่กระทู้ของอังกฤษและอเมริกาเป็นไปตามหน่วยของจักรวรรดิ
threads pipe: ส่วนใหญ่ใช้ในการเชื่อมต่อไปป์ไลน์เพื่อให้มั่นใจว่ามีความพอดีระหว่างเธรดภายในและภายนอก มีทั้งในรูปแบบตรงและเรียวเส้นผ่านศูนย์กลางเล็กน้อยหมายถึงขนาดของท่อโดยมีเส้นผ่านศูนย์กลางหลักของเธรดจริงเกินขนาดที่ระบุนี้
diameters แบบไม่มีข้อเสีย (เช่น 1/4, 1/2, 1/8 นิ้ว): ค่าเหล่านี้บ่งบอกถึงขนาดของเธรดในระบบมาตรฐานของอังกฤษวัดเป็นนิ้ว
ii. มาตรฐานด้ายในประเทศต่างๆ
Unified Inch Thread Standard อย่างกว้างขวางนำมาใช้อย่างกว้างขวางในประเทศที่ใช้นิ้วระบบเธรดนี้มีสามซีรีส์: เธรดหยาบ (UNC), เธรดละเอียด (UNF) และเธรดที่ละเอียดพิเศษ (UNFF) พร้อมซีรีย์พิทช์คงที่เพิ่มเติม (UN)
วิธีการทำเครื่องหมาย: เส้นผ่านศูนย์กลางเธรด - เธรดต่อนิ้ว - รหัสซีรีส์ - เกรดความแม่นยำ
ตัวอย่าง:
ด้ายหยาบ: 3/8–16unc - 2a
กระทู้ที่ดี: 3/8–24UNF - 2A
ด้ายที่ดีพิเศษ: 3/8–32UNFF - 2A
สนามคงที่: 3/8–20UN - 2A
หมายเลขแรก (เช่น 3/8) แสดงถึงเส้นผ่านศูนย์กลางที่สำคัญของเธรดเป็นนิ้วซึ่งแปลงเป็นตัวชี้วัดโดยการคูณด้วย 25.4 (เช่น 3/8 × 25.4 = 9.525 มม.)
หมายเลขที่สองแสดงจำนวนเธรดต่อนิ้ว
รหัสซีรีย์ (UNC, UNF, UNFF, UN) กำหนดประเภทเธรด
อักขระสองตัวสุดท้าย (เช่น 2a) ระบุเกรดความแม่นยำของเธรด
การแปลงเกลียวท่อขนาน 55 °ที่มีต้นกำเนิดมาจากซีรี่ส์ที่ใช้นิ้วเกลียวเหล่านี้ใช้กันอย่างแพร่หลายทั่วโลกสำหรับการขนส่งของเหลวก๊าซและการเชื่อมต่อการเดินสายไฟฟ้า อย่างไรก็ตามประเทศต่าง ๆ ใช้การกำหนดที่แตกต่างกันซึ่งควรแปลงตามตารางการเปรียบเทียบระหว่างประเทศ
การแปลงเกลียวท่อเรียว 55 °เกลียวเหล่านี้มีมุมด้าย 55 °ที่มีอัตราส่วนเรียว 1:16 พวกเขาใช้กันอย่างแพร่หลายทั่วโลก แต่แต่ละประเทศมีการกำหนดที่แตกต่างกันซึ่งสามารถอ้างอิงได้ในตารางการแปลงที่สอดคล้องกัน
การแปลงเกลียวท่อเรียว 60 °ที่มีมุมด้าย 60 °และอัตราส่วนเรียว 1:16 เกลียวท่อเหล่านี้ใช้ในอุตสาหกรรมเครื่องมือเครื่องจักรของจีนเช่นเดียวกับในสหรัฐอเมริกาและอดีตสหภาพโซเวียต จีนเดิมกำหนดให้พวกเขาเป็น "k" ต่อมาเปลี่ยนเป็น "z" และตอนนี้เป็นไปตามมาตรฐาน "NPT" ตารางอ้างอิงให้เทียบเท่าการกำหนดข้ามชาติ
การแปลงเกลียวสี่เหลี่ยมคางหมู 55 °เธรดเหล่านี้มีโปรไฟล์ 30 °และเป็นเอกภาพในระดับสากล การกำหนดของพวกเขายังคงสอดคล้องกันในประเทศต่างๆ
ii. มาตรฐานด้ายในประเทศต่างๆ
1. มาตรฐานเธรดนิ้วที่ไม่ได้รับ
นำมาใช้อย่างกว้างขวางในประเทศที่ใช้นิ้วระบบเธรดนี้มีสามชุด: เธรดหยาบ (UNC), เธรดละเอียด (UNF) และเธรดที่ละเอียดพิเศษ (UNFF) พร้อมซีรีย์พิทช์คงที่เพิ่มเติม (UN)
วิธีการทำเครื่องหมาย: เส้นผ่านศูนย์กลางเธรด - เธรดต่อนิ้ว - รหัสซีรีส์ - เกรดความแม่นยำ
ตัวอย่าง:
ด้ายหยาบ: 3/8–16unc - 2a
กระทู้ที่ดี: 3/8–24UNF - 2A
ด้ายที่ดีพิเศษ: 3/8–32UNFF - 2A
สนามคงที่: 3/8–20UN - 2A
หมายเลขแรก (เช่น 3/8) แสดงถึงเส้นผ่านศูนย์กลางที่สำคัญของเธรดเป็นนิ้วซึ่งแปลงเป็นตัวชี้วัดโดยการคูณด้วย 25.4 (เช่น 3/8 × 25.4 = 9.525 มม.)
หมายเลขที่สองแสดงจำนวนเธรดต่อนิ้ว
รหัสซีรีย์ (UNC, UNF, UNFF, UN) กำหนดประเภทเธรด
อักขระสองตัวสุดท้าย (เช่น 2a) ระบุเกรดความแม่นยำของเธรด
2. การแปลงเกลียวท่อขนาน 55 °
มีต้นกำเนิดมาจากซีรี่ส์ที่ใช้นิ้วเกลียวเหล่านี้มีการใช้กันอย่างแพร่หลายทั่วโลกสำหรับการขนส่งของเหลวก๊าซและการเชื่อมต่อการเดินสายไฟฟ้า อย่างไรก็ตามประเทศต่าง ๆ ใช้การกำหนดที่แตกต่างกันซึ่งควรแปลงตามตารางการเปรียบเทียบระหว่างประเทศ
| ประเทศ | รหัส |
| จีน | G |
| ประเทศญี่ปุ่น | g、 pf |
| สหราชอาณาจักร | ขSP、 BSPP |
| ฝรั่งเศส | G |
| ประเทศเยอรมนี | R （เธรดภายใน-、 K （เธรดภายนอก) |
| สหภาพโซเวียต | g、 tpуб |
| ISO | RP |
3. การตรวจสอบของเกลียวท่อเรียว 55 °
เธรดเหล่านี้มีมุมด้าย 55 °ที่มีอัตราส่วนเรียว 1:16 พวกเขาใช้กันอย่างแพร่หลายทั่วโลก แต่แต่ละประเทศมีการกำหนดที่แตกต่างกันซึ่งสามารถอ้างอิงได้ในตารางการแปลงที่สอดคล้องกัน
| ประเทศ | รหัส |
| จีน | zg、 r （ เธรดภายนอก - |
| สหราชอาณาจักร | BSPT、 r （ เธรดภายนอก -、 RC （ เธรดภายใน - |
| ฝรั่งเศส | g （ เธรดภายนอก -、 r （ เธรดภายนอก - |
| ประเทศเยอรมนี | r （ เธรดภายนอก ） |
| ประเทศญี่ปุ่น | pt、 r |
| ISO | r （ เธรดภายนอก ）、 RC （ เธรดภายใน ） |
4. การแปลงของเกลียวท่อเรียว 60 °
มีมุมด้าย 60 °และอัตราส่วนเรียว 1:16, เธรดท่อเหล่านี้ถูกใช้ในอุตสาหกรรมเครื่องมือเครื่องจักรของจีนเช่นเดียวกับในสหรัฐอเมริกาและอดีตสหภาพโซเวียต จีนเดิมกำหนดให้พวกเขาเป็น "k" ต่อมาเปลี่ยนเป็น "z" และตอนนี้เป็นไปตามมาตรฐาน "NPT" ตารางอ้างอิงให้เทียบเท่าการกำหนดข้ามชาติ
| ประเทศ | รหัส |
| จีน | Z （เก่า) NPT （ใหม่) |
| สหรัฐอเมริกา | NPT |
| สหภาพโซเวียต | B |
5. การตรวจสอบของสี่เหลี่ยมคางหมู 55 °
เธรดเหล่านี้มีโปรไฟล์ 30 °และเป็นเอกภาพในระดับสากล การกำหนดของพวกเขายังคงสอดคล้องกันในประเทศต่างๆ
| ประเทศ | รหัส |
| จีน | t （ Old ） tr （ ใหม่ ） |
| ISO | TR |
| ประเทศเยอรมนี | TR |
| สหภาพโซเวียต | TR |

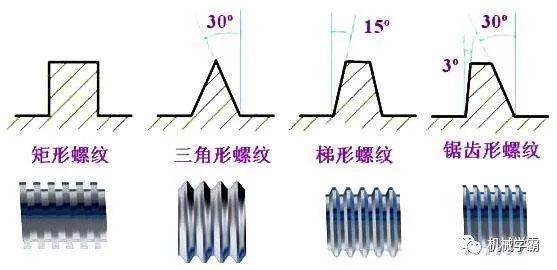

iii. การจำแนกเธรด
ขึ้นอยู่กับการใช้เธรดพวกเขาสามารถแบ่งออกเป็น:
1. ระบบเธรดการวัดนานาชาติ
เธรดที่นำมาใช้โดยระบบประสาทส่วนกลางมาตรฐานแห่งชาติของเรา ด้านบนของด้ายแบนง่ายต่อการหมุนและด้านล่างของด้ายเป็นรูปโค้งเพื่อเพิ่มความแข็งแรงของด้าย มุมเธรดคือ 60 องศาและข้อกำหนดจะถูกแสดงโดย M. Metric Threads สามารถแบ่งออกเป็นเสียงหยาบและพิทช์ละเอียด การเป็นตัวแทนเป็นเช่น M8X1.25 (M: รหัส, 8: เส้นผ่านศูนย์กลางเล็กน้อย, 1.25: พิทช์)
2. เธรดมาตรฐานอเมริกัน
ด้านบนและรูทของด้ายมีทั้งแบบแบนและความแข็งแรงดีกว่า มุมเธรดยัง 60 องศาและข้อกำหนดจะแสดงด้วยจำนวนฟันต่อนิ้ว เธรดประเภทนี้สามารถแบ่งออกเป็นสามระดับ: พิทช์หยาบ (NC); พิทช์ละเอียด (NF); พิทช์ขนาดใหญ่พิเศษ (NEF) การเป็นตัวแทนเป็นเช่น 1/2-10NC (1/2: เส้นผ่านศูนย์กลางภายนอก; 10: จำนวนฟันต่อนิ้วรหัส NC)
3. เธรดแบบครบวงจร
พัฒนาร่วมกันโดยสหรัฐอเมริกาสหราชอาณาจักรและแคนาดาเป็นด้ายอังกฤษที่ใช้กันมากที่สุด
มุมเธรดยัง 60 องศาและข้อมูลจำเพาะจะแสดงในจำนวนฟันต่อนิ้ว เธรดประเภทนี้สามารถแบ่งออกเป็นเธรดหยาบ (UNC), เธรดละเอียด (UNF) และเธรดละเอียดพิเศษ (UNEF) การเป็นตัวแทนคือ 1/2-10unc (1/2: เส้นผ่านศูนย์กลางภายนอก; 10: จำนวนฟันต่อนิ้วรหัส UNC)
4. ด้ายชาร์ป V
ด้านบนและรากมีทั้งชี้ด้วยความแข็งแรงที่อ่อนแอและไม่ได้ใช้บ่อย มุมเธรดคือ 60 องศา
5. Whitworth Thread
กระทู้ที่ใช้โดยมาตรฐานแห่งชาติของอังกฤษ มุมเธรดคือ 55 องศาและสัญลักษณ์คือ "W" เหมาะสำหรับการผลิตแบบกลิ้ง การเป็นตัวแทนคือ W1/2-10 (1/2: เส้นผ่านศูนย์กลางภายนอก; 10: จำนวนฟันต่อนิ้ว; รหัส W)
6. ข้อนิ้วมือ
มันเป็นเธรดมาตรฐานที่กำหนดโดย DIN เยอรมัน เหมาะสำหรับการเชื่อมต่อหลอดไฟและท่อยาง สัญลักษณ์คือ "RD"
7. เกลียวท่อ
มันเป็นด้ายที่ใช้เพื่อป้องกันการรั่วไหลและมักใช้ในการเชื่อมต่อก๊าซหรืออุปกรณ์ท่อของเหลว มุมเธรดคือ 55 องศา สามารถแบ่งออกเป็นเธรดท่อตรงด้วยรหัส "P.S. , N.P.S. " และเธรดท่อเอียงด้วยรหัส "N.P.T. " เรียวของมันคือ 1:16 นั่นคือ 3/4 นิ้วต่อฟุต
8. เธรดสแควร์
มันมีประสิทธิภาพการส่งผ่านที่สูงรองจากด้ายลูกเท่านั้น แต่ไม่สามารถปรับได้ด้วยน็อตหลังการสึกหรอซึ่งเป็นข้อเสีย โดยทั่วไปจะใช้สำหรับสกรูในการมองเห็นและเกลียวของเครน

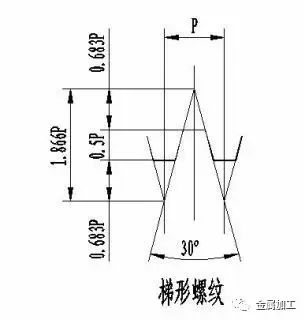

9. ด้ายสี่เหลี่ยมคางหมู
มันเรียกอีกอย่างว่าเธรด acme ประสิทธิภาพการส่งสัญญาณต่ำกว่าเกลียวสี่เหลี่ยมเล็กน้อย แต่สามารถปรับได้ด้วยน็อตหลังการสึกหรอ มุมเธรดเมตริกคือ 30 องศาและมุมเธรดอิมพีเรียลคือ 29 องศา โดยทั่วไปใช้สำหรับสกรูตะกั่วของเครื่องกลึง สัญลักษณ์คือ "TR"
10. ด้ายค้ำจุน
หรือที่รู้จักกันในชื่อ Bevel Thread มันเหมาะสำหรับการส่งสัญญาณแบบทิศทางเดียวเท่านั้น เช่นแจ็คสกรูแรงดัน ฯลฯ สัญลักษณ์คือ "bu"
11. ด้ายบอล
มันเป็นเธรดที่มีประสิทธิภาพการส่งที่ดีที่สุด เป็นการยากที่จะผลิตและมีค่าใช้จ่ายสูงมาก มันถูกใช้ในเครื่องจักรที่แม่นยำ เช่นสกรูตะกั่วของเครื่องมือเครื่องซีเอ็นซี
ข้อบ่งชี้ของโบลต์อังกฤษ
LH 2N 5/8 × 3 - 13UNC -2A
(1) LH เป็นด้ายซ้ายมือ (RH เป็นด้ายมือขวาซึ่งสามารถละเว้นได้)
(2) 2N เธรดสองเธรด
(3) 5/8 ด้ายอังกฤษเส้นผ่านศูนย์กลางด้านนอก 5/8 "
(4) 3 Bolt Length 3 "
(5) 13 เธรดมี 13 ฟันต่อนิ้ว
(6) UNC Unified Standard Thread Coarse Pitch
(7) พอดีระดับ 2, ด้ายภายนอก (3: แน่นพอดี; 2: พอดีขนาดกลาง; 1: หลวมพอดี) A: เธรดภายนอก (สามารถละเว้นได้), B: เธรดภายใน
ด้ายจักรวรรดิ
ขนาดของเธรดอิมพีเรียลมักจะแสดงเป็นจำนวนเธรดต่อนิ้วของความยาวเธรดเรียกว่า "เธรดต่อนิ้ว" ซึ่งเป็นส่วนหนึ่งของสนาม ตัวอย่างเช่นเธรดที่มี 8 เธรดต่อนิ้วมีระยะห่าง 1/8 นิ้ว
