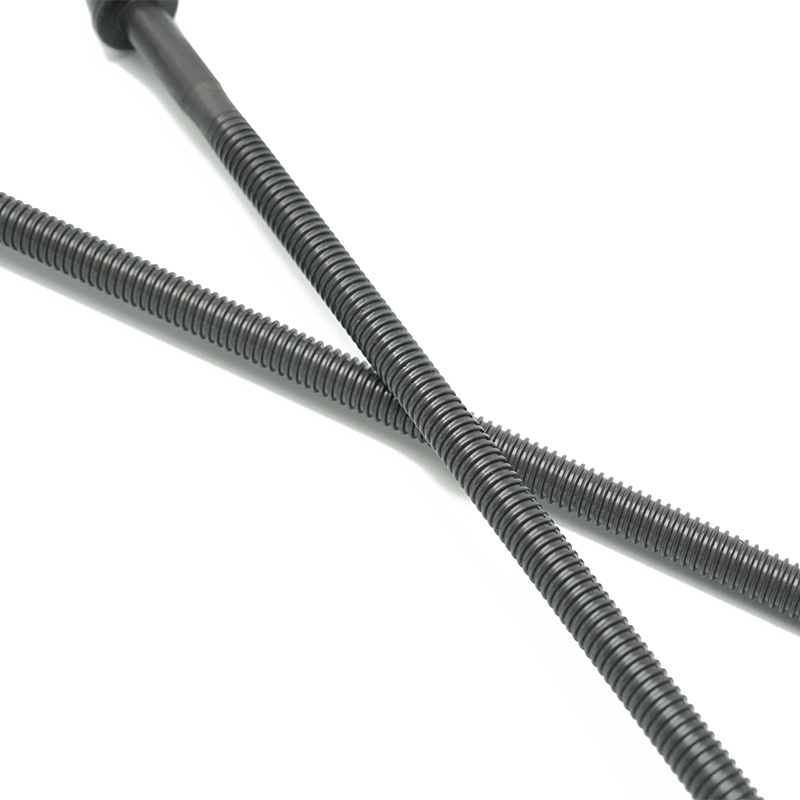

การออกแบบน๊อตใน ลีดสกรูสี่เหลี่ยมคางหมู ระบบมีบทบาทสำคัญในการกำหนดประสิทธิภาพ ลักษณะการสึกหรอ และประสิทธิภาพของชุดประกอบทั้งหมด ปัจจัยหลายประการที่เกี่ยวข้องกับการออกแบบน็อตอาจมีผลกระทบโดยตรง:
วัสดุและความแข็ง : วัสดุของน็อตมีอิทธิพลอย่างมากต่อความสามารถในการทนต่อโหลดที่ใช้ สำหรับการใช้งานที่รับน้ำหนักสูง น็อตที่ทำจากวัสดุชุบแข็ง เช่น เหล็กกล้าหรือโลหะผสมทองแดง ให้ความทนทานและต้านทานการเสียรูปที่ดีกว่า วัสดุที่นิ่มกว่าอาจสึกหรอเร็วขึ้นภายใต้ภาระหนัก ส่งผลให้ประสิทธิภาพของระบบโดยรวมลดลง
ความพอดีของน็อตและความทนทาน : ความพอดีของน็อตกับเกลียวลีดสกรูจะส่งผลต่อการกระจายโหลดอย่างสม่ำเสมอ น็อตที่ผ่านการกลึงอย่างดีและประกอบอย่างเหมาะสมช่วยให้มั่นใจได้ถึงการเชื่อมต่อกับเกลียวอย่างราบรื่น ลดความเข้มข้นของความเค้น และป้องกันการสึกหรอที่ไม่สม่ำเสมอ น็อตที่มีขนาดใหญ่หรือเล็กเกินไปอาจทำให้มีการกระจายน้ำหนักได้ไม่ดี ทำให้เกิดการสึกหรอมากขึ้นและส่งผลต่อประสิทธิภาพ
วัสดุหล่อลื่นในตัวเอง : น็อตที่ทำจากวัสดุที่ต้องหล่อลื่นในตัวเอง เช่น บรอนซ์ หรือวัสดุที่มีสารหล่อลื่นฝังตัวช่วยลดความจำเป็นในการหล่อลื่นภายนอก ช่วยให้ระบบรักษาประสิทธิภาพไว้ตลอดเวลา วัสดุเหล่านี้ยังช่วยลดแรงเสียดทาน ทำให้ระบบมีประสิทธิภาพดีขึ้น
พื้นที่หน้าสัมผัสของเธรด : ปริมาณการสัมผัสระหว่างน็อตกับเกลียวลีดสกรูส่งผลต่ออัตราการสึกหรอ พื้นที่สัมผัสที่ใหญ่ขึ้นสามารถกระจายโหลดบนพื้นผิวที่ใหญ่ขึ้น ลดการสึกหรอเฉพาะที่ และยืดอายุการใช้งานของทั้งน็อตและลีดสกรู อย่างไรก็ตาม พื้นที่สัมผัสที่ใหญ่เกินไปอาจเพิ่มแรงเสียดทาน ซึ่งนำไปสู่การสะสมความร้อนและประสิทธิภาพลดลง
กำลังโหลดล่วงหน้า : ในการใช้งานบางอย่าง การใส่น็อตไว้ล่วงหน้า (บีบอัดเล็กน้อยกับลีดสกรู) สามารถช่วยขจัดระยะฟันเฟืองได้ แต่ก็อาจเพิ่มการสึกหรอได้เช่นกันหากไม่ได้ออกแบบอย่างเหมาะสม น็อตที่โหลดไว้ล่วงหน้าจำเป็นต้องรักษาการสัมผัสกันภายใต้โหลดโดยไม่มีการเสียดสีมากเกินไป ซึ่งต้องมีการออกแบบที่แม่นยำและการเลือกใช้วัสดุ
การรักษาพื้นผิว : การรักษาพื้นผิวของน็อต เช่น การเคลือบแข็งหรือการชุบพื้นผิว สามารถปรับปรุงความต้านทานการสึกหรอได้ ตัวอย่างเช่น น็อตที่มีพื้นผิวแข็งตัวโดยกระบวนการต่างๆ เช่น ไนไตรดิ้งหรือการเคลือบสามารถลดการสึกหรอและเพิ่มอายุการใช้งานของทั้งน็อตและลีดสกรูได้ แม้ภายใต้สภาวะแรงเสียดทานสูง
การออกแบบน็อตเดี่ยวกับน็อตคู่ : การออกแบบน็อตตัวเดียวอาจทำให้เกิดฟันเฟือง (การเคลื่อนไหวเล็กๆ ที่เกิดขึ้นเมื่อทิศทางการหมุนเปลี่ยนไป) โดยเฉพาะอย่างยิ่งในระบบที่ต้องการความแม่นยำสูง การออกแบบน็อตคู่มักใช้เพื่อกำจัดหรือลดระยะฟันเฟือง โดยทั่วไปแล้ว น็อตตัวที่สองในรูปแบบน็อตคู่จะถูกโหลดไว้ล่วงหน้าเพื่อป้องกันการหย่อนระหว่างน็อตและเกลียวลีดสกรู ซึ่งช่วยเพิ่มความแม่นยำของตำแหน่ง
รูปแบบการออกแบบอ่อนนุช : น็อตบางตัวได้รับการออกแบบให้มีคุณสมบัติพิเศษ เช่น องค์ประกอบป้องกันฟันเฟือง (เช่น สปริงหรือกลไกการชดเชย) เพื่อลดฟันเฟือง ซึ่งสามารถช่วยปรับปรุงประสิทธิภาพโดยรวมของระบบ โดยเฉพาะอย่างยิ่งในการใช้งานที่ต้องมีการวางตำแหน่งที่ดี เช่น เครื่องจักร CNC หรือระบบหุ่นยนต์
แรงเสียดทานและการหล่อลื่น : แรงเสียดทานระหว่างน็อตและลีดสกรูส่งผลโดยตรงต่อประสิทธิภาพของระบบ วัสดุและการออกแบบของน็อตส่งผลต่อระดับแรงเสียดทาน น็อตที่ได้รับการออกแบบมาอย่างดีซึ่งมีแรงเสียดทานน้อยที่สุดจะช่วยลดการสูญเสียพลังงาน ทำให้ระบบมีประสิทธิภาพมากขึ้น นอกจากนี้ การหล่อลื่นที่เหมาะสมภายในน็อต (ผ่านจาระบี น้ำมัน หรือวัสดุที่หล่อลื่นในตัวเอง) ยังช่วยลดแรงเสียดทานและการเกิดความร้อน เพิ่มประสิทธิภาพของระบบโดยรวม
ติดต่อ เรขาคณิต : รูปทรงของน็อตและการสัมผัสกับเกลียวลีดสกรูส่งผลต่อประสิทธิภาพ น็อตที่ได้รับการออกแบบมาอย่างดีพร้อมโปรไฟล์เกลียวที่เหมาะสมทำให้มั่นใจได้ว่าโหลดจะถูกถ่ายโอนได้อย่างราบรื่นและมีแรงเสียดทานน้อยที่สุด จึงช่วยเพิ่มประสิทธิภาพของระบบ การออกแบบน็อตที่ไม่เพียงพอซึ่งทำให้เกิดการเสียดสีมากเกินไปจะส่งผลให้เกิดการสูญเสียพลังงานและประสิทธิภาพที่มีประสิทธิภาพลดลง
ผลกระทบของอุณหภูมิ : ทั้งน็อตและลีดสกรูอาจมีการขยายตัวเนื่องจากความร้อน ซึ่งอาจส่งผลต่อประสิทธิภาพและความแม่นยำของระบบ หากวัสดุน็อตมีค่าสัมประสิทธิ์การขยายตัวทางความร้อนที่แตกต่างกันอย่างมีนัยสำคัญเมื่อเทียบกับลีดสกรู อาจนำไปสู่การวางแนวที่ไม่ตรงหรือแรงเสียดทานที่เพิ่มขึ้นภายใต้การเปลี่ยนแปลงของอุณหภูมิ การเลือกวัสดุที่มีคุณสมบัติทางความร้อนใกล้เคียงกันหรือใช้เทคนิคการชดเชยอุณหภูมิในการออกแบบน็อตสามารถลดผลกระทบนี้และปรับปรุงเสถียรภาพด้านประสิทธิภาพต่อความผันผวนของอุณหภูมิได้
การหน่วงการสั่นสะเทือน : การออกแบบน็อตอาจส่งผลต่อระดับเสียงและความสั่นสะเทือนระหว่างการทำงาน น็อตที่มีหน้าสัมผัสไม่สม่ำเสมอหรือมีการหล่อลื่นไม่ดีอาจทำให้เกิดการสั่นสะเทือนและเสียงรบกวนได้มากขึ้น ซึ่งอาจส่งผลเสียต่อประสิทธิภาพโดยรวมของระบบ โดยเฉพาะอย่างยิ่งในการใช้งานที่มีความแม่นยำสูงหรือความเร็วสูง น็อตที่ได้รับการออกแบบมาอย่างดีพร้อมการขันที่ราบรื่นและการหล่อลื่นที่เหมาะสมจะช่วยลดเสียงรบกวนและการสั่นสะเทือน
การออกแบบน็อตเพื่อการทำงานที่เงียบ : น็อตที่มีรูปทรงเฉพาะหรือวัสดุที่ออกแบบมาเพื่อลดการสั่นสะเทือนและเสียงรบกวน เหมาะสำหรับการใช้งานที่กังวลเรื่องเสียงรบกวน เช่น ในหุ่นยนต์ อุปกรณ์ทางการแพทย์ หรือเครื่องจักรขนาดเล็ก
ต้นทุนการออกแบบและการผลิต : ความซับซ้อนของการออกแบบน็อตและวัสดุที่ใช้อาจส่งผลต่อต้นทุนของระบบลีดสกรู การออกแบบน็อตที่ซับซ้อนมากขึ้น เช่น น็อตคู่หรือกลไกการชดเชยระยะฟันเฟืองแบบกำหนดเอง อาจเพิ่มต้นทุนของระบบ แต่กลับให้ประสิทธิภาพและความแม่นยำที่เพิ่มขึ้นในทางกลับกัน สำหรับการใช้งานมาตรฐาน การออกแบบน็อตที่เรียบง่ายอาจเพียงพอและคุ้มค่ากว่า
การปรับแต่งสำหรับการใช้งาน : ในการใช้งานเฉพาะด้าน สามารถพัฒนาการออกแบบน็อตแบบกำหนดเองได้เพื่อให้ตรงตามข้อกำหนดด้านประสิทธิภาพเฉพาะ เช่น ความสามารถในการรับน้ำหนักที่เพิ่มขึ้นหรือระยะฟันเฟืองที่น้อยที่สุด น็อตแบบกำหนดเองอาจรวมคุณสมบัติต่างๆ เช่น เซ็นเซอร์ในตัวสำหรับป้อนกลับ การเคลือบพิเศษสำหรับสภาพแวดล้อมที่รุนแรง หรือวัสดุเฉพาะเพื่อให้ตรงตามเงื่อนไขการทำงานเฉพาะ
