แท่งเกลียวเต็มตัว: การใช้งานทางอุตสาหกรรม เกรด และคู่มือการเลือก

เดินผ่านสถานที่ก่อสร้างขนาดใหญ่ โรงงานอุตสาหกรรม หรือการติดตั้งระบบไฟฟ้า แล้วคุณจะพบกับแท่งเกลียวที่ขวางอยู่ — ยึดตะแกรงเพดานให้อยู่กับที่ ยึดฐานอุปกรณ์ ยึดถาดสายเคเบิล และผูกเหล็กโครงสร้างไว้ด้วยกัน ในบรรดาประเภทต่างๆที่มีอยู่ แท่งเกลียวเต็มมีความโดดเด่นเนื่องจากมีความหลากหลายมากที่สุด : ร้อยเกลียวอย่างต่อเนื่องจากปลายด้านหนึ่งไปอีกด้านหนึ่ง สามารถตัดให้ได้ความยาวที่ต้องการที่หน้างาน วางตำแหน่งที่จุดใดก็ได้ตามความยาว และปรับแต่งหลังการติดตั้ง สำหรับวิศวกรและทีมจัดซื้อจัดจ้างที่จัดหาตัวยึดสำหรับการใช้งานที่หลากหลาย ความยืดหยุ่นดังกล่าวถือเป็นข้อได้เปรียบในการดำเนินงานที่สำคัญ คู่มือนี้ครอบคลุมถึงประเภทของแท่งเกลียวเต็ม สถานที่ใช้งาน วิธีเลือกเกรดที่เหมาะสม และสิ่งที่ต้องระวังระหว่างการติดตั้ง

อะไรทำให้แท่งเกลียวเต็มแตกต่างจากตัวยึดอื่นๆ

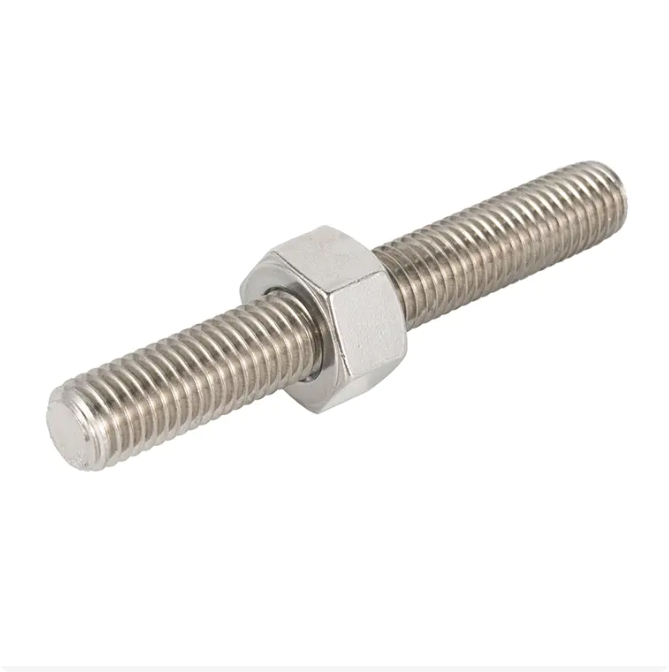

ลักษณะเด่นของก้านเกลียวเต็มคือการทำเกลียวอย่างต่อเนื่องตลอดความยาว ไม่มีก้านที่เรียบ ไม่มีส่วนกลางของเกลียวที่ไม่เกลียว คุณลักษณะการออกแบบเดียวนี้สร้างความสามารถที่ตัวยึดแบบเกลียวบางส่วนไม่สามารถจับคู่ได้

เปรียบเทียบประเภทหลักแบบเคียงข้างกัน:

เนื่องจากเหล็กเส้นเกลียวเต็มไม่มีส่วนหัวและไม่มีการพึ่งพาความยาวคงที่ จึงเหมาะอย่างยิ่งสำหรับการใช้งานระยะยาว เช่น ระบบแขวนเพดาน ส่วนรองรับท่อเหนือศีรษะ ราวยึดโครงสร้าง ซึ่งจุดเชื่อมต่อแตกต่างกันไป และการตัดที่ไซต์งานถือเป็นแนวปฏิบัติมาตรฐาน สามารถวางน็อตไว้ที่ใดก็ได้ตามแนวแกน และสามารถต่อแกนสองอันเข้าด้วยกันได้โดยใช้น็อตข้อต่อ ซึ่งช่วยขยายระยะการเข้าถึงได้โดยไม่ต้องอาศัยผู้เชี่ยวชาญ

สำรวจของเรา กลุ่มผลิตภัณฑ์แกนเกลียวเต็ม สำหรับขนาดมาตรฐานและแบบกำหนดเองสำหรับเกรดเหล็กคาร์บอน เหล็กโลหะผสม และเกรดสแตนเลส

การใช้งานทางอุตสาหกรรมที่สำคัญของแท่งเกลียวเต็มตัว

มีตัวยึดเพียงไม่กี่ตัวที่ปรากฏในอุตสาหกรรมที่แตกต่างกันมากเท่ากับแกนเกลียวเต็ม การผสมผสานระหว่างความสามารถในการปรับได้ ความต้านทานแรงดึง และความพร้อมใช้งานของวัสดุที่ทนต่อการกัดกร่อน ทำให้ผลิตภัณฑ์นี้เป็นตัวเลือกเริ่มต้นสำหรับงานยึดที่มีระยะยื่นยาวในภาคส่วนต่างๆ ต่อไปนี้

การก่อสร้าง — โครงสร้างเหล็ก ตงเพดาน และการยึดแบบฝังล่วงหน้า

ในการก่อสร้างเชิงโครงสร้าง แท่งเกลียวเต็มจะถูกใช้เพื่อผูกส่วนประกอบโครงเหล็กเข้าด้วยกัน เชื่อมต่อระบบพุกที่ฝังด้วยคอนกรีตเข้ากับโครงสร้างระดับสูง และระบบโครงเพดานระงับจากแผ่นคอนกรีตเหนือศีรษะ ความสามารถในการตัดให้ได้ความยาวที่แม่นยำที่ไซต์งานช่วยลดความจำเป็นในการใช้ตัวยึดแบบกำหนดเองสำหรับจุดเชื่อมต่อแต่ละจุด แท่งที่ฝังไว้ล่วงหน้าที่ถูกหล่อลงในคอนกรีตในระหว่างการเทจะสร้างจุดยึดสำหรับการเชื่อมต่อโครงสร้างในภายหลัง ซึ่งเป็นเทคนิคที่ใช้กันอย่างแพร่หลายในฐานเสา ฐานรากของอุปกรณ์ และระบบรองรับผนังม่าน สำหรับการเชื่อมต่อโครงสร้างเหล็ก โครงสร้างเหล็กสลักเกลียวที่มีความแข็งแรงสูง เสริมแท่งเกลียวซึ่งต้องใช้แรงจับยึดที่สูงกว่าในรูปแบบสลักเกลียวขนาดกะทัดรัด

เครื่องจักร — การประกอบอุปกรณ์และการเชื่อมต่อเฟรม

ในการผลิตเครื่องจักรและการประกอบอุปกรณ์อุตสาหกรรม แท่งเกลียวเต็มทำหน้าที่เป็นโบลท์ยึดเฟรม องค์ประกอบการวางตำแหน่งจิ๊ก และลีดสกรูแบบปรับได้ โดยที่น็อตเลื่อนจะต้องเคลื่อนที่ไปตามความยาวของแท่ง เกลียวต่อเนื่องช่วยให้สามารถปรับตำแหน่งของส่วนประกอบที่เชื่อมต่ออยู่หลังการประกอบ ซึ่งเป็นความสามารถที่สลักเกลียวที่มีความยาวคงที่ไม่สามารถให้ได้ ทำให้เป็นส่วนประกอบมาตรฐานในเฟรมเครื่องจักร อุปกรณ์ทดสอบ และระบบการประกอบแบบโมดูลาร์ ซึ่งการปรับขนาดอย่างละเอียดเป็นส่วนหนึ่งของกระบวนการติดตั้ง

อุตสาหกรรมพลังงาน — ถาดสายเคเบิล อุปกรณ์รองรับสายเคเบิล และการยึดหม้อแปลง

การติดตั้งระบบไฟฟ้าต้องอาศัยแท่งเกลียวอย่างมากในการแขวนถาดสายเคเบิลจากเพดานและผนังที่มีโครงสร้าง การรองรับท่อร้อยสาย และการยึดหม้อแปลงและอุปกรณ์สวิตช์เกียร์เข้ากับโครงยึด โดยทั่วไปแล้ว แท่งจะถูกจับคู่กับแชนเนลน็อตและสปริงน็อตสำหรับการจัดตำแหน่งโดยไม่ต้องใช้เครื่องมือตามระบบสตรัทแชนเนล ซึ่งเป็นวิธีการกันสะเทือนมาตรฐานในงานไฟฟ้าเชิงพาณิชย์และอุตสาหกรรม ความเร็วในการติดตั้งและความยืดหยุ่นของตำแหน่งทำให้แท่งเกลียวเต็มเป็นตัวยึดที่ต้องการสำหรับระบบเหล่านี้

วิศวกรรมปิโตรเคมีและท่อ — การเชื่อมต่อทางไกลและการซ่อมที่ทนต่อการกัดกร่อน

ในโรงงานปิโตรเคมีและโครงสร้างพื้นฐานด้านท่อส่ง แท่งเกลียวถูกนำมาใช้เพื่อรองรับท่อในแนวราบยาว ยึดวาล์วและอุปกรณ์เข้ากับชั้นวางท่อ และยึดถังและภาชนะรับแรงดันเข้ากับส่วนรองรับโครงสร้าง สภาพแวดล้อมที่มีความต้องการของโรงกลั่นและโรงงานแปรรูปสารเคมี เช่น อุณหภูมิสูง การสัมผัสกับสารเคมี และความชื้นสูง ต้องใช้วัสดุที่ระบุเกรดมากกว่าเหล็กกล้าคาร์บอนมาตรฐาน นี่คือจุดที่เกรดเหล็กโลหะผสมและเหล็กสแตนเลสกลายเป็นสิ่งจำเป็น ดังที่ครอบคลุมในส่วนวัสดุด้านล่าง

วิศวกรรมการตกแต่ง - การปรับแขวนในร่ม แสงสว่าง และผนังม่าน

ในงานตกแต่งสถาปัตยกรรมและภายใน แท่งเกลียวเต็มระบบให้ระบบแขวนแบบปรับได้สำหรับโคมไฟแขวน ส่วนประกอบเพดานตกแต่ง และการปรับขายึดผนังม่าน ความสามารถในการวางน็อตไว้ที่ใดก็ได้ตามความยาวของก้านและล็อคให้เข้าที่ ช่วยให้ผู้รับเหมาสามารถปรับความสูงในการติดตั้งได้อย่างละเอียดหลังจากยึดก้านแล้ว ซึ่งเป็นข้อได้เปรียบในทางปฏิบัติเมื่อทำงานกับเพดานที่มีโครงสร้างไม่เรียบหรือพื้นผิวลาดเอียง

เกรดวัสดุและข้อกำหนดด้านประสิทธิภาพ

การเลือกเกรดวัสดุที่ถูกต้องถือเป็นการตัดสินใจเกี่ยวกับข้อกำหนดเฉพาะที่เป็นผลสืบเนื่องมากที่สุดสำหรับแท่งเกลียวเต็ม หมวดหมู่หลักสามประเภทแต่ละประเภทระบุถึงชุดสภาพการทำงานที่แตกต่างกัน

เหล็กกล้าคาร์บอนมาตรฐาน — การใช้งานทั่วไป

เส้นเกลียวเหล็กกล้าคาร์บอนต่ำและปานกลาง (โดยทั่วไปเป็นไปตามมาตรฐาน ASTM A307 เกรด A หรือมาตรฐาน DIN/ISO ที่เทียบเท่า) เป็นตัวเลือกเริ่มต้นสำหรับการใช้งานโครงสร้างภายในอาคาร สภาพแวดล้อมที่แห้ง และการประกอบที่ไม่สำคัญ โดยให้ค่าความต้านทานแรงดึงที่ดีที่สุดต่อหน่วย และสามารถตัด ร้อยเกลียว และชุบสังกะสีได้อย่างง่ายดาย เพื่อป้องกันการกัดกร่อนในระดับปานกลาง สำหรับการก่อสร้างมาตรฐาน โครงเครื่องจักร และงานไฟฟ้าภายในในสภาพแวดล้อมที่มีการป้องกัน โดยปกติแล้วเหล็กกล้าคาร์บอนจะเป็นข้อกำหนดที่เหมาะสม

เหล็กโลหะผสมที่มีความแข็งแรงสูง — บริการรับน้ำหนักมากและอุณหภูมิสูง

ในกรณีที่เหล็กกล้าคาร์บอนมาตรฐานไม่เพียงพอ เช่น ระบบท่อแรงดันสูง อุปกรณ์ผลิตไฟฟ้า ชุดภาชนะรับแรงดัน และการเชื่อมต่อโครงสร้างที่ต้องการความต้านทานแรงดึงสูง จะมีการระบุเกรดเหล็กโลหะผสม ที่ใช้กันอย่างแพร่หลายที่สุดคือ ASTM A193 เกรด B7 ซึ่งเป็นเหล็กโลหะผสมโครเมียม-โมลิบดีนัมที่ผ่านการชุบแข็งและอบคืนตัวเพื่อให้ได้กำลังรับผลผลิตขั้นต่ำ 105 ksi และความต้านทานแรงดึง 125 ksi ได้รับการจัดอันดับสำหรับอุณหภูมิการใช้งานสูงถึง 427°C (800°F) ทำให้เป็นข้อกำหนดมาตรฐานสำหรับน้ำมันและก๊าซ การผลิตกระแสไฟฟ้า และการยึดติดในอุตสาหกรรมหนัก ของเรา แท่งเกลียว ASTM A193 B7 สำหรับการบริการที่อุณหภูมิสูง ผลิตตามข้อกำหนดครบถ้วนพร้อมรายงานผลการทดสอบวัสดุต่อล็อต

สำหรับการใช้งานที่อุณหภูมิต่ำและความเย็นเยือกแข็ง — พบได้ทั่วไปในโรงงาน LNG และโครงสร้างพื้นฐานห้องเย็น — ASTM A320 เกรด L7 ให้ความทนทานต่อแรงกระแทกที่ต้องการที่อุณหภูมิต่ำกว่าศูนย์ซึ่งเหล็กโลหะผสม B7 มาตรฐานไม่สามารถส่งมอบได้ ดูของเรา แท่งเกลียว มาตรฐาน ASTM A320 L7 สำหรับการบริการที่อุณหภูมิต่ำ สำหรับข้อกำหนดและขนาดที่มี

สแตนเลส — ทนต่อการกัดกร่อนและมีความสะอาดสูง

ในสภาพแวดล้อมที่เหล็กกล้าคาร์บอนกัดกร่อนอย่างรวดเร็วจนไม่อาจยอมรับได้ เช่น การก่อสร้างชายฝั่ง การแปรรูปทางเคมี สิ่งอำนวยความสะดวกด้านอาหารและยา งานสถาปัตยกรรมกลางแจ้ง จะต้องระบุแท่งเกลียวที่ทำจากสแตนเลส เกรด 304 ครอบคลุมการใช้งานทั้งภายในและภายนอกอาคารเป็นส่วนใหญ่ เกรด 316 ซึ่งมีโมลิบดีนัมเพื่อเพิ่มความต้านทานต่อคลอไรด์และการสัมผัสสารเคมี จำเป็นในสภาพแวดล้อมทางทะเล ปิโตรเคมี และกรดล้าง การต้องแลกคือต้นทุน: แท่งสเตนเลสมีราคาสูงกว่าเหล็กกล้าคาร์บอนอย่างมาก ซึ่งเป็นเหตุผลว่าทำไมการประเมินสภาพแวดล้อมที่ถูกต้องก่อนข้อกำหนดมาตรฐานจึงมีความสำคัญ

วิธีการเลือกแกนเกลียวเต็มที่เหมาะสมสำหรับโครงการของคุณ

ขนาดข้อกำหนดสี่ประการกำหนดว่าแกนเกลียวเต็มจะทำงานได้อย่างถูกต้องในการใช้งานที่กำหนดหรือไม่

1. เส้นผ่านศูนย์กลางและระยะห่างของเกลียว

เส้นผ่านศูนย์กลางและระยะพิทช์ของเกลียวต้องตรงกับน็อตและรูเกลียวในชุดประกอบ แท่งเมตริกเป็นไปตามมาตรฐาน ISO (M6 ถึง M64 พบมากที่สุดในงานอุตสาหกรรม) แท่งซีรีส์นิ้วเป็นไปตาม UNC หรือ UNF ต่อ ASME B1.1 การผสมฮาร์ดแวร์หน่วยเมตริกและนิ้วเป็นข้อผิดพลาดในการติดตั้งทั่วไปที่ทำให้เกิดการปอกเกลียว — ตรวจสอบมาตรฐานเกลียวของส่วนประกอบการผสมพันธุ์ทั้งหมดก่อนสั่งซื้อ

2. ความยาวและการตัดที่ไซต์งาน

โดยทั่วไปแล้ว แท่งเกลียวเต็มจะมีความยาวมาตรฐาน 1 เมตรหรือ 3 เมตร (หรือความยาวตามจักรวรรดิที่เทียบเท่ากัน) และตัดให้ได้ขนาดที่ไซต์งานโดยใช้เลื่อยเลือยตัดโลหะ เครื่องเจียรมุม หรือเครื่องตัดแท่ง หลังจากการตัด ควรลบคมปลายที่ตัดออก และหากจำเป็น ให้ไล่ใหม่โดยใช้แม่พิมพ์คืนเกลียวเพื่อให้แน่ใจว่าการขันน็อตสะอาด การสั่งซื้อแท่งที่ใกล้เคียงกับความยาวที่ต้องการจะช่วยลดทั้งการสิ้นเปลืองวัสดุและเวลาในการตัด

3. การรักษาพื้นผิว

สำหรับแท่งเหล็กกล้าคาร์บอนในสภาพแวดล้อมกลางแจ้งหรือที่มีการกัดกร่อนปานกลาง การชุบสังกะสี (ชุบสังกะสีด้วยไฟฟ้า) จะให้การปกป้องขั้นพื้นฐาน การชุบสังกะสีแบบจุ่มร้อนให้การเคลือบที่หนักกว่าและมีอายุการใช้งานกลางแจ้งที่ยาวนานกว่ามาก สำหรับสภาพแวดล้อมที่มีการกัดกร่อนอย่างรุนแรง การระบุเหล็กกล้าไร้สนิมมีความน่าเชื่อถือมากกว่าการเคลือบผิวบนเหล็กกล้าคาร์บอน ของเรา น็อตหกเหลี่ยมหนักสำหรับประกอบแกนเกลียว มีจำหน่ายในการปรับสภาพพื้นผิวที่เข้ากันเพื่อให้แน่ใจว่าสามารถใช้งานกัลวานิกได้ทั่วทั้งชุดตัวยึด

4. ความเข้ากันได้ของฮาร์ดแวร์การผสมพันธุ์

แกนเกลียวเต็มทำหน้าที่เป็นส่วนหนึ่งของระบบ น็อต แหวนรอง และข้อต่อที่จับคู่กันจะต้องเข้ากันกับมาตรฐานเกลียว เกรด และการรักษาพื้นผิว สำหรับแท่งโลหะผสมที่มีความแข็งแรงสูง (B7) การจับคู่มาตรฐานคือน็อตหกเหลี่ยมหนัก ASTM A194 เกรด 2H สำหรับแท่งสเตนเลส ให้ใช้น็อตสเตนเลสเกรดเดียวกันเพื่อหลีกเลี่ยงการกัดกร่อนของกัลวานิกที่ส่วนเชื่อมต่อ เกรดน็อตที่ไม่ตรงกันกับเกรดก้าน — โดยเฉพาะอย่างยิ่งการใช้น็อตที่มีความแข็งแรงสูงมาตรฐานบนแท่งที่มีความแข็งแรงสูง — ถ่ายโอนความเครียดไปยังส่วนประกอบที่อ่อนแอกว่า และลดกำลังการผลิตพิกัดของชุดประกอบ

เคล็ดลับการติดตั้งและข้อผิดพลาดทั่วไปที่ควรหลีกเลี่ยง

แท่งเกลียวเต็มนั้นติดตั้งได้ง่าย แต่มีข้อผิดพลาดจำนวนหนึ่งที่เกิดซ้ำซึ่งเป็นสาเหตุให้เกิดความล้มเหลวในสนามส่วนใหญ่

ตัดโดยไม่ต้องขัด ปลายตัดที่มีเสี้ยนหรือเกลียวอัดจะทำให้การขันน็อตไม่เรียบร้อย ลบเสี้ยนที่ปลายตัดด้วยตะไบหรือเครื่องเจียรเสมอ และไล่ด้ายอีกครั้งโดยใช้แม่พิมพ์ หากการตัดนั้นใช้ใบมีดที่ทำให้โปรไฟล์ของเกลียวบิดเบี้ยว การขันน็อตเข้ากับเกลียวที่เสียหายจะทำให้เกิดการครูด และทำให้การถอดประกอบในภายหลังทำได้ยากหรือเป็นไปไม่ได้

การขันน้อยเกินไปในการใช้งานระบบกันสะเทือน แท่งเกลียวในหน้าที่ระบบกันสะเทือนเหนือศีรษะ — ตะแกรงเพดาน ถาดสายเคเบิล และระบบไฟ — อาศัยแรงบิดน็อตที่ถูกต้องเพื่อรักษาภาระในการจับยึดจากการสั่นสะเทือน การเชื่อมต่อที่แน่นเกินไปจะค่อยๆ คลายออก โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่มีการสั่นสะเทือนทางกลจากอุปกรณ์ HVAC หรือการจราจรบนพื้นด้านบน ใช้ประแจทอร์คหรือไขควงกระแทกที่ปรับเทียบแล้ว และใช้สารล็อคเกลียวในบริเวณที่คาดว่าจะเกิดการสั่นสะเทือน

ข้ามการป้องกันการยึดติดบนชุดประกอบสแตนเลส เกลียวสแตนเลสมีแนวโน้มที่จะเกิดการครูด — ชั้นออกไซด์ที่ทำให้สเตนเลสทนทานต่อการกัดกร่อนยังเพิ่มแรงเสียดทานระหว่างเกลียวสเตนเลสผสมพันธุ์ภายใต้แรงบิด เมื่อการครูดเริ่มขึ้น น็อตจะยึดและต้องตัดก้านออก ใช้โมลิบดีนัมไดซัลไฟด์หรือสารป้องกันการยึดติดที่มีพื้นฐานจาก PTFE กับเกลียวสแตนเลสก่อนการประกอบ และขันให้แน่นด้วยมืออย่างช้าๆ ก่อนที่จะใช้แรงบิด

ใช้เกรดน๊อตผิด ในการใช้งานโครงสร้างและการรับน้ำหนักสูง น็อตต้องได้รับการจัดอันดับให้ตรงกับแกน น็อตหกเหลี่ยมมาตรฐานบนแกน A193 B7 จะดึงก่อนที่ก้านจะออก — โหมดความล้มเหลวอยู่ที่น็อต ไม่ใช่ก้าน และชุดประกอบจะไม่แจ้งเตือนก่อนที่จะปล่อย ระบุน็อตหกเหลี่ยมหนักให้เป็นเกรด ASTM A194 ที่เหมาะสมสำหรับชุดประกอบแท่งที่มีความแข็งแรงสูงทั้งหมด

ละเว้นการขยายตัวทางความร้อนในการให้บริการที่อุณหภูมิสูง ในการผลิตไฟฟ้าและการใช้งานปิโตรเคมีที่แท่งทำงานที่อุณหภูมิสูง ส่วนประกอบจะต้องรองรับการขยายตัวทางความร้อน การเชื่อมต่อแบบฟิกซ์เอนด์โดยไม่มีค่าเผื่อการขยายจะทำให้เกิดความเค้นดัดงอในก้านขณะที่ระบบร้อนขึ้น ศึกษามาตรฐานทางวิศวกรรมที่เกี่ยวข้องสำหรับข้อกำหนดข้อต่อส่วนขยาย เมื่อระบุแท่งเกลียวเต็มสำหรับบริการที่อุณหภูมิสูง
